同安银鹭别墅庭院灌溉及造雾系统工程

一、项目概述

 项目素  详细信息

 项目名称  同安银鹭别墅庭院灌溉及造雾系统工程

 项目地点  福建省厦门市同安区

 业主单位  同安银鹭别墅

 项目类型  高端别墅庭院园林灌溉+高压造雾系统

二、项目背景与需求

同安银鹭别墅是同安区高端别墅项目，其庭院灌溉及造雾系统面临以下需求：

- 高端定位：作为高端别墅，庭院绿化品质直接影响居住体验

- 精准灌溉：庭院植物需差异化精准灌溉

- 景观造雾：需营造雾化景观效果，提升庭院品味

- 智能控制：业主需便捷的自动控制方式

三、解决方案总体架构

本项目采用滴灌系统+高压造雾系统的双系统方案：

- 滴灌系统：核心采用内镶式滴灌管，实现庭院植物的精准灌溉

- 高压造雾系统：核心采用PLC控制高压造雾机+红宝石雾化喷嘴，实现庭院景观造雾

系统架构

【滴灌系统】

单相喷射电泵（1.8KW）→ 叠片过滤器（1.5寸）→ PPR冷水管（DE32/25）

                                    ↓

                内镶式滴灌管（250米，间距30cm，2L/H）

                                    ↓

                        庭院植物根部精准灌溉

【高压造雾系统】

PLC控制高压造雾机（8LPM，1.5KW）→ 铜管（130米）

                                    ↓

            不锈钢红宝石撞击式雾化喷嘴（85个）

                                    ↓

                        庭院景观节点雾化造景

【微喷系统】

PE毛管 + 雾化喷头 + 十字雾化喷头 + 纤维杆

                                    ↓

                        地被植物微喷灌溉

四、核心设备清单

1. 高压造雾系统（一期，2018年3月）

 PLC控制高压造雾机  8LPM，380V-1.5KW，PTA-6109 ， 高压水源供应 ， PLC自动控制。

 不锈钢红宝石撞击式雾化喷嘴：  孔径0.10-0.15mm，1/8牙， 产生细腻水雾，  红宝石喷嘴芯，耐磨耐腐蚀 。

2. 滴灌及微喷系统（一期，2018年3月）

 PPR冷水管 ： DE32×2.9/DE25×2.3  88米  ， 输水管路。

 内镶式滴灌管：  精准滴灌 。

六、项目关键技术亮点

1. PLC控制高压造雾系统

- PLC控制高压造雾机（8LPM，1.5KW）：可编程控制，按需启停

- 85个不锈钢红宝石撞击式雾化喷嘴：孔径0.10-0.15mm，雾滴极细

- 130米铜管：耐高压，耐腐蚀

- 景观造雾：营造庭院云雾景观，提升别墅品味

2. 内镶式滴灌系统

- 250米内镶式滴灌管（16mm，间距30cm，2L/H）

- 精准滴灌：水肥直达植物根部

- 适配庭院植物：满足多样化需水需求

3. 单相喷射电泵+叠片过滤器

- 1.8KW单相喷射电泵：220V家用电源，便于安装

- 叠片过滤器（1.5寸）：过滤精度120-150目，保护滴头

4. 微喷系统

- 适合地被植物：精细微喷灌溉

七、项目成效

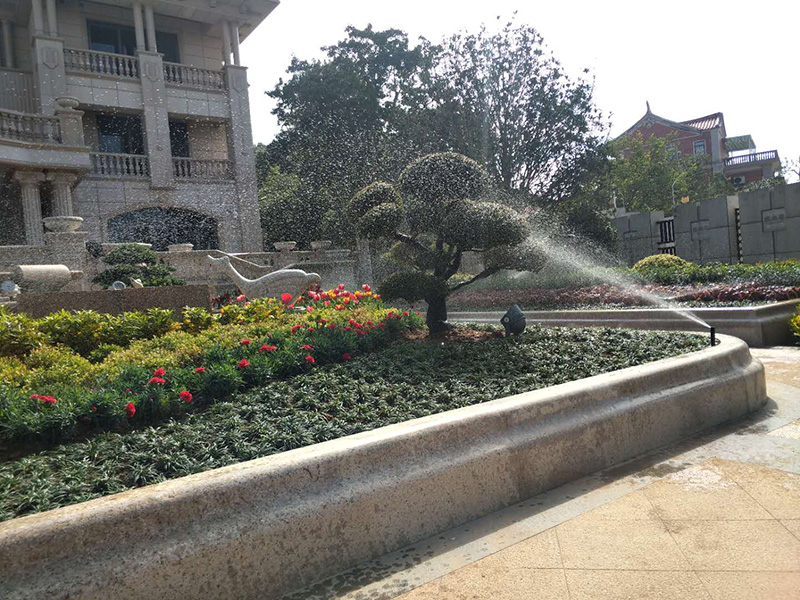

1. 别墅庭院全覆盖：滴灌系统+微喷系统+造雾系统，覆盖庭院全部绿化区域

2. 双系统功能：滴灌保障植物生长，造雾营造景观效果

3. 雾化细腻：红宝石喷嘴，孔径0.10-0.15mm，雾滴极细，景观效果佳

4. 精准灌溉：内镶式滴灌管，间距30cm，2L/H，节水高效

5. 智能控制：PLC自动控制，按需启停

八、总结

同安银鹭别墅庭院灌溉及造雾系统工程，是高端别墅“滴灌+微喷+造雾”三系统融合的典型案例。沁田公司采用PLC高压造雾机+红宝石喷嘴营造景观雾化，采用内镶式滴灌管实现精准灌溉，采用雾化喷头+微喷系统满足地被植物需求，为银鹭别墅打造了一套集精准灌溉、景观造雾于一体的高端庭院综合解决方案。
