盛永阁别墅智能喷灌系统工程一、项目概述
项目名称 盛永阁别墅智能喷灌系统工程 项目地点 福建省厦门市海沧区盛永阁208号 项目类型 高端别墅庭院园林景观智能喷灌系统
二、项目背景与需求 盛永阁别墅是厦门市海沧区高端别墅社区，208号别墅庭院绿化灌溉系统面临以下需求： - 高端定位：作为高端别墅，庭院绿化品质直接影响业主生活品质和房产价值 - 景观要求高：草坪、花坛、灌木区等多种绿化场景需差异化灌溉。。 - 智能管理：业主需便捷的远程控制方式。 - 节水节能：符合绿色住宅建设要求。 - 隐蔽美观：灌溉设施需不影响庭院整体景观。
三、解决方案总体架构 本项目采用多线控制器+解码器+传感器+多样化喷头的智慧灌溉方案，核心采用多线控制器和解码器控制系统，实现高端别墅庭院绿地的精准、远程、自动化管理。
系统架构 多线控制器（4站，模块式，可接解码控制） + WIFI模块 + 4G流量卡 + 遥控器（300米） ↓ 雨量传感器 + 土壤传感器 + 流量计（1.5"） ↓ 11个单站解码器+ 防雷模块（2个） ↓ ┌───────────────────────┼───────────────────────┐ ↓ ↓ ↓ 1寸交流电磁阀（11个） 2寸交流电磁阀（1个） 压力调节器（11个） ↓ ↓ ↓ └───────────────────────┴───────────────────────┘ ↓ ┌───────────────────────┼───────────────────────┐ ↓ ↓ ↓ 1804散射喷头 RVAN18射线喷嘴 RVAN24-360射线喷嘴 （98个） （37个） （16个） ↓ ↓ ↓ 矩形喷嘴 HE-VAN-10/12喷嘴 万用千秋架 （25个） （20个） （98个） ↓ 盛永阁208号别墅庭院绿化区域 ```
四、核心设备清单
1. 控制系统 多线控制器：4站，模块式，可接解码控制 ，灌溉系统中央控制中枢，4站基础，可扩展解码控制。 WIFI模块： A2C WiFi ，控制器联网，实现远程管理， 支持手机APP远程控制。 遥控器 ： 现场无线遥控阀门启闭 ， 方便现场调试和应急操作 。 配电箱： 控制器户外安装防护 ，防护控制设备 。 4G流量卡 ： 控制器联， 支持4G网络远程连接 。
2. 传感器与监测 雨量传感器： 雨天自动停止灌溉， 避免水资源浪费 。 土壤传感器： 实时监测土壤墒情， 按需灌溉，节水30%以上 。 流量计：监测管道流量 ， 实时监测用水量，异常报警 。
3. 解码器与电磁阀 单站解码器 ， 接收解码信号，驱动电磁阀 ， 单站独立控制，故障隔离 。 防雷模块： 防雷击保护 ， 保障系统安全 。 交流电磁阀 ：小流量分区控制， 工业级电磁阀 。 交流电磁：大流量分区控制， 工业级电磁阀 。 压力调节器： 将高压降至喷头工作压力， 可调型，保障喷头最佳压力 。
5. 喷头与喷嘴系统 地埋散射喷头： 隐蔽式安装 弹出高度10cm 。 地埋射线喷头： RVAN系列，可调， 扇形、全圆喷洒， 角度可调 。
六、项目关键技术亮点
1. 多线控制器
- 多线控制器：4站基础，模块式，可接解码控制 - WIFI模块+4G流量卡：支持手机APP远程控制 - 遥控器（300米）：现场无线遥控，方便调试 - 可扩展性：可根据庭院绿化需求增加控制站点
2. 传感器联动系统
- 雨量传感器：雨天自动停止灌溉 - 土壤传感器：实时监测土壤墒情，按需灌溉 - 流量计（1.5"）：监测管道流量，异常报警 - 三传感器联动：科学灌溉，节水30%以上
3. 解码器+电磁阀系统
- 11个单站解码器 + 12个交流电磁阀 - 2线制解码器技术：节省线缆60%以上 - 故障隔离：单个解码器故障不影响其他分区 - 分级控制：1寸电磁阀（11个）控制小面积，2寸电磁阀（1个）控制大面积
4. 压力调节器全覆盖
- 11个AS-ADJ可调型压力调节器：调节压力1.5-7BAR - 保障喷头最佳工作压力：延长喷头寿命，保证喷洒均匀
5. 多样化喷头配置

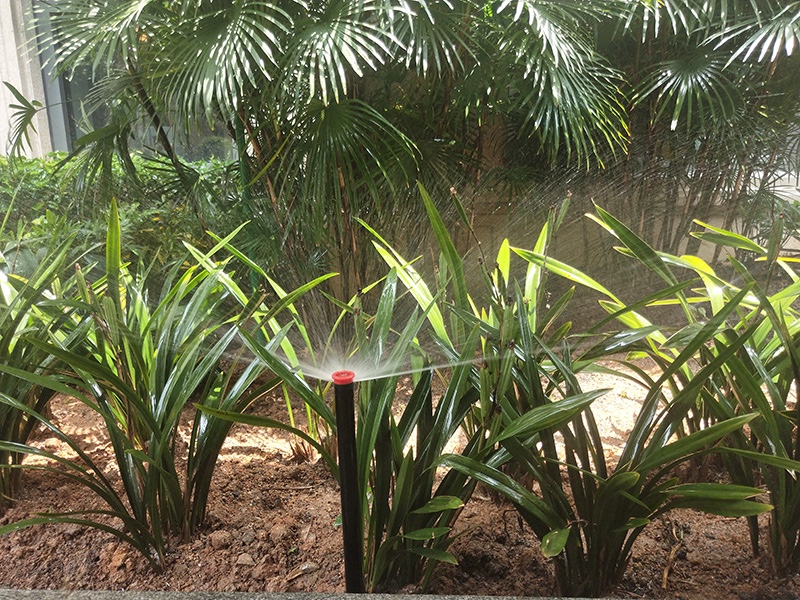

- 1804散射喷头（98个）：弹出式设计，适合花坛、灌木区 - RVAN18射线喷嘴（37个）：射程4.0-5.5M，扇形喷洒 - RVAN24-360射线喷嘴（16个）：射程5.2-7.3M，全圆喷洒 - 矩形喷嘴（25个）：1.5×9.1M矩形喷洒，适合条形绿化带 - HE-VAN-10/12散射喷嘴（20个）：0-360°可调，适配圆形花坛 - 地埋式设计：不工作时隐藏地下，不影响别墅庭院景观
6. 万用千秋架全覆盖
- 98个万用千秋架（1/2"）：万向角度调节 - 适应起伏地形：保证喷洒均匀
7. 防雷保护系统
- 2个防雷模块 + 5套解码器接地铜套装 - 有效防雷：保障别墅灌溉系统安全稳定运行
8. 完善施工服务
- 管沟开挖（700米） + 管道铺设（963米） - 设备安装（17工） + 绿化修复（98.2米） - 专业施工：确保系统规范安装

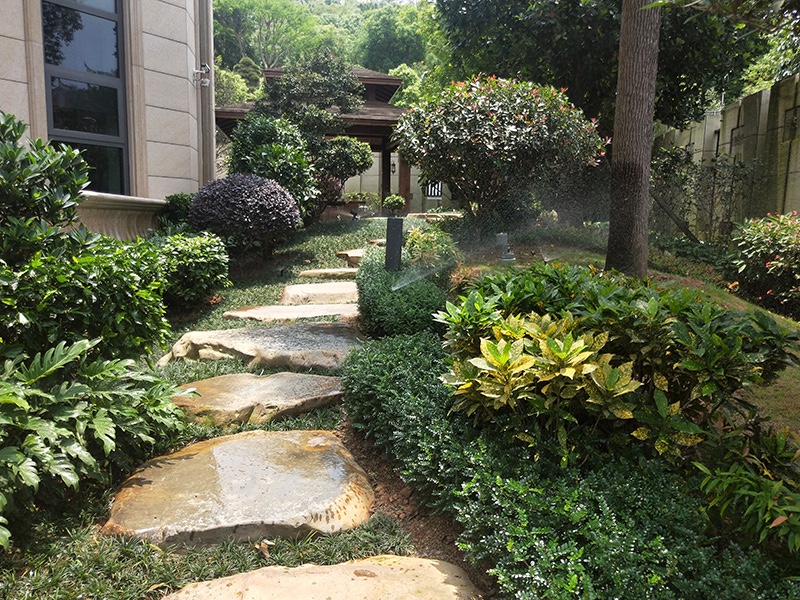

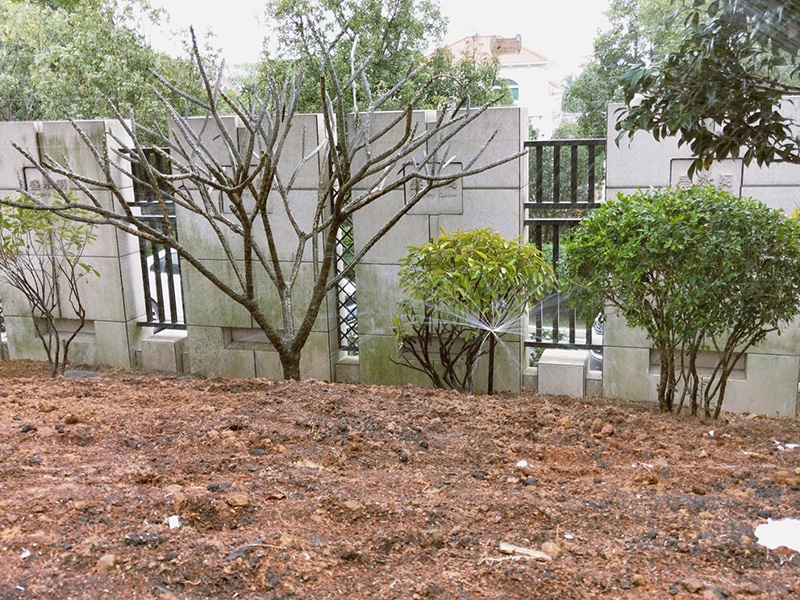

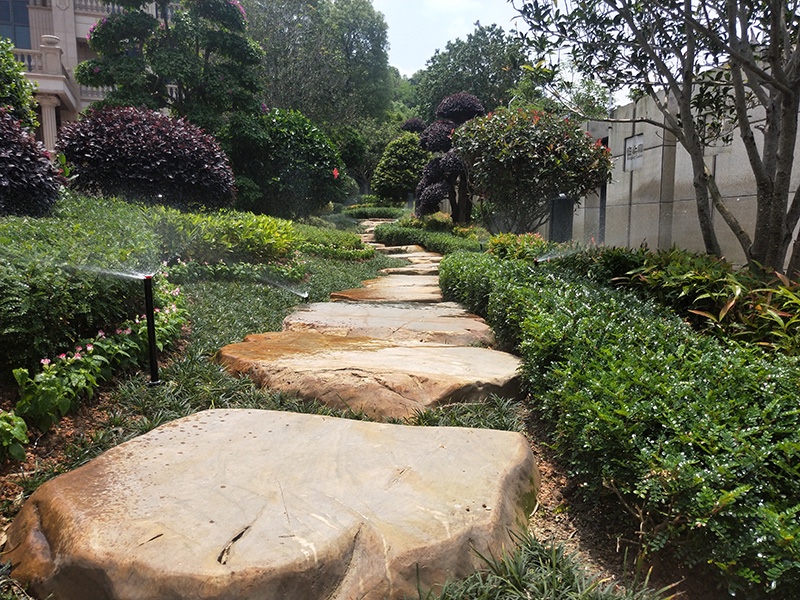

七、项目成效 1. 别墅庭院全覆盖：覆盖盛永阁208号别墅全部绿化区域。 2. 智能化管理：控制器+WIFI模块+手机APP，业主可远程操控、分区轮灌。 3. 天气智能联动：雨量传感器+土壤传感器联动，雨天自动停机，按需灌溉，节水30%以上。 4. 供水监测：流量计实时监测用水量，异常报警。 5. 压力稳定：11个压力调节器，保障喷头最佳工作压力。 6. 多样化喷洒：RVAN18/24-360//HE-VAN喷嘴，适配草坪、花坛、条形绿化带。 7. 景观友好：地埋式喷头弹出设计+阀门箱埋地安装，不影响别墅庭院景观。 8. 安全可靠：防雷模块+解码器接地，保障系统安全。
八、总结 盛永阁别墅智能喷灌系统工程，是高端别墅庭院园林景观智慧灌溉的典型案例。沁田公司采用多线控制器 + WIFI远程控制 + 雨量传感器+土壤传感器+流量计联动 + 解码器控制系统 + 多样化喷头喷嘴组合 + 压力调节器全覆盖的完整技术路线，为盛永阁208号别墅打造了一套高效、智能、节能、美观的高端别墅庭院灌溉解决方案。
|
