厦门国际会展中心四期浇灌系统工程一、项目概述 项目名称 厦门国际会展中心四期浇灌系统工程 项目地点 福建省厦门市 项目类型 大型公共建筑园林景观灌溉 实施时间 2019年 二、项目背景与需求 厦门国际会展中心是厦门市重要的地标性公共建筑，四期项目是其扩建工程的重要组成部分。园林景观灌溉系统需满足： -地标性建筑：作为城市名片，绿化品质直接影响厦门城市形象 -覆盖面积大：四期项目绿化区域广阔，需分区精细管理 -节水节能：大型公建需符合绿色建筑标准 -智能管理：物业需远程监控和控制，降低运维成本 -隐蔽美观：灌溉设施需不影响会展中心整体景观效果
三、解决方案总体架构 本项目采用解码器控制系统+智能传感器+电磁阀分区控制的智慧灌溉方案，核心采用美国雨鸟（RainBird）ESP-LXD解码器控制器，实现会展中心四期绿地的精准、远程、自动化管理。
系统架构 解码器控制器（ESP-LXD）→解码器模块→解码器（FD101） ↓ 电磁阀（I200-PGA-PRS-D） ↓ 1804射线喷头/5004旋转喷头/铰接/快速取水器 ↓ 各绿化分区
传感系统：雨量传感器+湿度传感器→自动启停/调节 保护系统：接地保护模块+接地套件→防雷击
四、核心设备清单
1.控制系统 解码器控制器： ESP-LXD， 美国雨鸟，灌溉系统中央控制中枢，支持多站点分区控制，可编程自动运行。 解码器模块：扩展控制器解码能力，与解码器控制器配套使用。 解码器：FD101，美国雨鸟，接收解码信号，驱动电磁阀，单站独立控制，故障隔离，维护方便。 2.电磁阀与保护设备 电磁阀 I200-PGA-PRS-D（配VB-STD阀箱）， 控制各分区管路通断，带PRS压力调节功能，保障下游喷头工作压力稳定 。 接地保护模块 ： LSP-1（配6RND阀箱），防雷击、防电涌 ，有效保护控制器和电磁阀免受雷击损坏。 接地套件：防雷接地 完整接地系统，保障设备安全。 防水接头：电缆接头防水密封，防止水分渗入导致短路。 进排气阀： 管道自动排气，防止气锁， 保障管路系统正常运行。

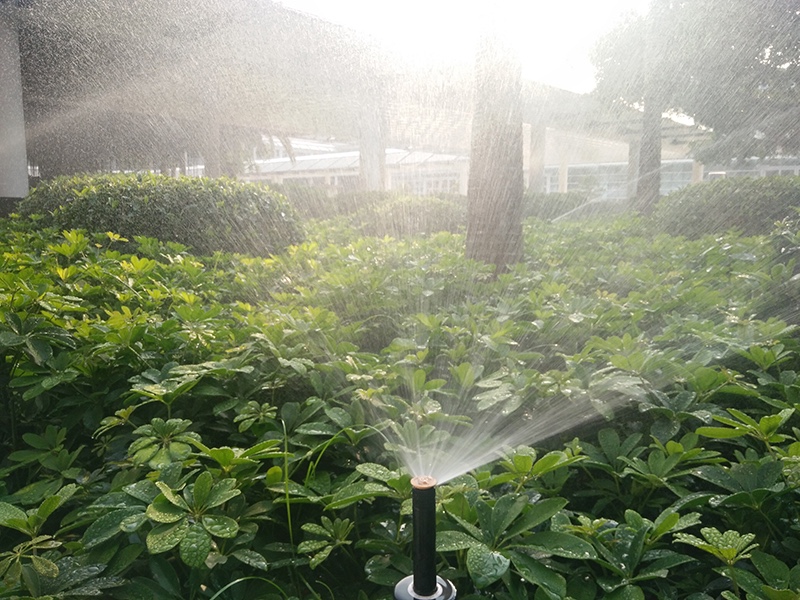

3.喷头系统 射线喷头 ：中短距离扇形喷洒，适合花坛、灌木区、中等面积草坪。 旋转喷头： 喷头与支管柔性连接 缓冲外力冲击，防止喷头被踩踏损坏。 铰接：头与支管柔性连接 适配5004喷头，调节角度 。
4. 辅助设备 快速取水器 ： 人工补水、应急冲洗 即插即用，操作便捷。 控制线 ： 连接控制器与解码器/电磁阀， 14 直埋专用电缆，耐腐蚀、抗老化 。 过滤器 ： 过滤水中杂质， 保护电磁阀和喷头不被堵塞 。 不锈钢控制器基座 ：控制器户外安装防护， 防锈防腐，适配户外环境 。
5.传感器系统 雨量传感器 ： 雨天自动停止灌溉， 避免水资源浪费。 湿度传感器： 实时监测土壤墒情， 按需灌溉，节水节能。
五、项目关键技术亮点 1.解码器控制系统（美国雨鸟） -采用美国雨鸟ESP-LXD解码器控制器，专为大型园林项目设计 -FD101解码器，支持2线制解码器技术 -仅需两根信号线即可连接52个电磁阀，大幅减少布线工程量 -相比传统多线制系统，节省线缆60%以上
2.带PRS压力调节功能的电磁阀 -I200-PGA-PRS-D电磁阀，内置压力调节功能 -将高压水源降至适合喷头工作的压力范围 -保障下游943个射线喷头和152个旋转喷头在最佳压力下运行 -延长喷头使用寿命，保证喷洒均匀度
3.完整的防雷接地系统 -接地保护模块（LSP-1）+接地套件（含铜棒、卡子、裸铜线） -有效防止雷击损坏，保障会展中心灌溉系统安全稳定运行
4.双传感器联动 -雨量传感器（RSD-BEX）：雨天自动暂停灌溉程序。 -湿度传感器：实时监测土壤墒情，达到设定湿度自动关闭。 -双传感器联动，实现“按需灌溉”，避免水资源浪费。
5.多样化喷头配置
-1804射线喷头：中短距离喷洒，适合花坛、灌木区。 -5004旋转喷头：长距离喷洒，覆盖大面积草坪。 -铰接：万向调节，适应起伏地形，保证喷洒均匀。
七、项目成效 1.大面积覆盖：各类喷头，覆盖厦门国际会展中心四期全部绿化区域。 2.智能化管理：解码器控制器+双传感器联动，实现自动灌溉、按需启停。 3.安全可靠：接地保护模块+接地套件，防雷击、防电涌。 4.节水节能：雨量传感器+湿度传感器联动，避免水资源浪费。 5.施工高效：解码器2线制技术，大幅减少布线工程量。 6.分区控制：电磁阀独立控制各分区，精细化管理。
九、总结 厦门国际会展中心四期浇灌系统项目，是沁田公司早期（2019年）为大型公共建筑园林景观智慧灌溉提供解决方案的典型案例。沁田公司采用美国雨鸟ESP-LXD解码器控制系统+I200-PGA-PRS-D压力调节电磁阀+双传感器联动+多样化喷头配置，为厦门城市地标打造了一套高效、智能、安全的灌溉解决方案。
|
