厦门新会展中心喷灌系统工程

一、项目概述

项目名称： 厦门新会展中心喷灌系统工程

项目地点：福建省厦门市翔安区

项目规模： 厦门新会展中心二标段、楼顶等区域）

项目类型： 大型公共建筑园林景观灌溉 + 楼顶绿化灌溉 |

实施周期：2023年3月 - 2026年4月

 二、项目背景与需求

厦门新会展中心是厦门市重点大型公共建筑，位于翔安区，其园林景观工程对灌溉系统提出了高标准要求：

地标性建筑：作为城市地标，绿化品质直接影响城市形象

覆盖面积大：二标段绿化区域广阔，需分区精细管理

楼顶绿化：会展中心楼顶绿化区域对灌溉系统有特殊要求（轻量化、防漏、精准）

节水节能：大型公建需符合绿色建筑标准

智能管理：物业需远程监控和控制，降低运维成本

 隐蔽美观：灌溉设施需不影响会展中心整体景观效果

三、解决方案总体架构

本项目采用解码器控制系统+智能传感器+中控平台+多样化喷头的智慧灌溉方案，核心采用美国雨鸟（Rain Bird）品牌设备，实现大型园林区域的精准、远程、自动化管理。

系统架构

中控平台（NCC-3G通讯模块）→ 解码器控制器（ESP-LXIVM / IESPLXIVM）

                                    ↓

                        解码器电磁头 / G4直流电磁头

                                    ↓

                              电磁阀（200PGA）

                                    ↓

                        旋转喷头 / 散射喷头 / 射线喷嘴

                                    ↓

                              各绿化分区

传感系统：雨量传感器 + 土壤湿度传感器 + 流量传感器 + 气象传感器 → 自动启停/调节

保护系统：防雷保护装置 + 电涌保护模块 → 防雷击

远程控制：WiFi控制器→ 楼顶区域独立控制

四、核心设备

1. 灌溉控制系统

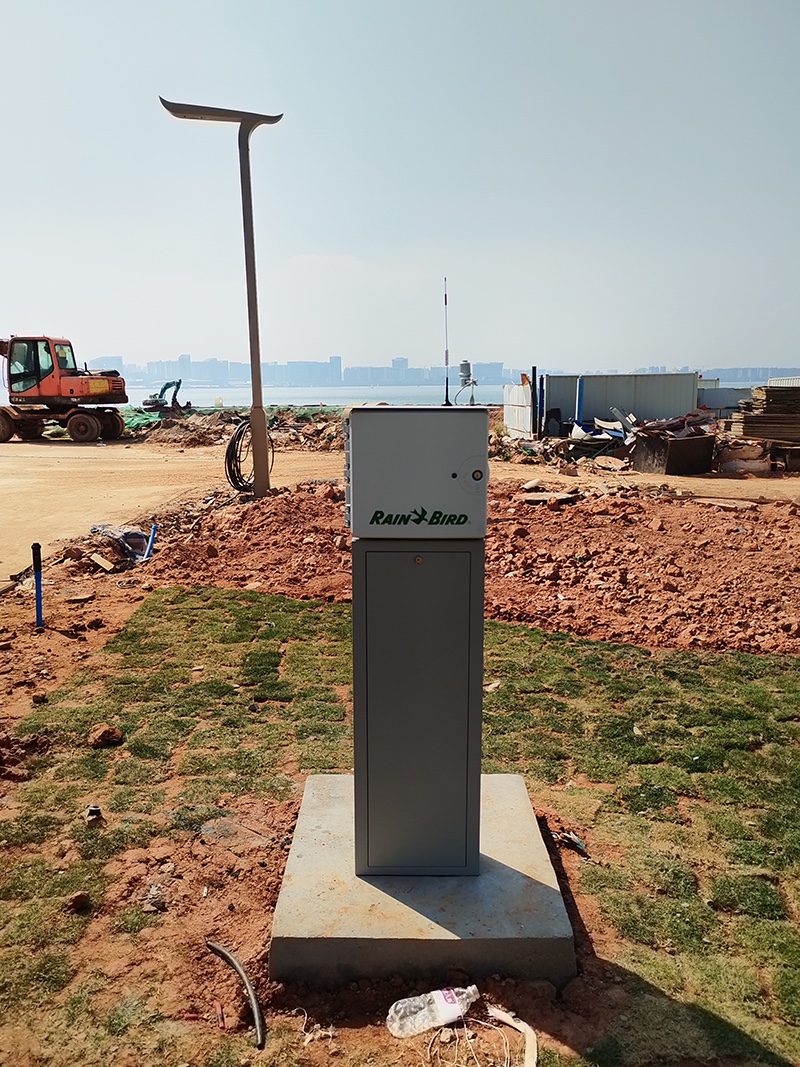

解码器控制器： ESP-LXIVMpro / IESPLXIVM（美国雨鸟） ，大型园林灌溉系统中央控制，支持多站点分区管理 ， 2线制解码器技术，仅需两根信号线连接数十个电磁阀，节省线缆60%以上。

WiFi控制器： 楼顶绿化区域独立控制 ， 支持手机APP远程操作，可扩展 。

解码器电磁头： IVM-SOL / G4（美国雨鸟） ，接收解码器信号，驱动电磁阀启闭 ， 直流低功耗设计，信号传输稳定，抗干扰能力强 。

中控通讯模块*：CC-3G / ACCCOMGPRSE， 实现控制器与云端平台远程通讯， 支持3G/4G网络，物业可随时随地通过手机APP或网页管理灌溉 。

雨量传感器： RSDBEX / 美国进口 ， 雨天自动停止灌溉 ，避免水资源浪费，符合绿色建筑节水要求。

土壤湿度传感器：SMRT-Y（美国雨鸟）， 实时监测土壤墒情，自动调节灌溉 ， 按需灌溉，土壤湿度达标自动关闭，节水30%以上。

流量传感器： HFS 流量传感器，监测管道流量，异常报警 ，防止管道爆裂或堵塞，保障系统安全。

气象传感器： 一体化太阳能气象站， 采集风速、温度、光照等气象数据， 联动灌溉策略，大风天自动停机，避免水资源浪费。

2. 灌溉末端设备

地埋齿轮旋转喷头：| 3504 / 3504PCS（美国雨鸟） ， 适合大面积草坪、开阔绿地喷洒灌溉 ， 射程4.6-10.7米，可调角度，带止溢功能防止低处积水 。

地埋散射喷头：1804 / 1804-SAM（美国雨鸟）， 隐蔽式安装，不影响割草 ， 弹出高度10cm，不工作时隐藏地下，SAM止溢功能防止积水 。

MPR系列喷嘴： 8/10/12/15/18MPR 匹配1804喷头，调节射程和流量 ， 多种射程可选（2.4-5.4米），匹配不同区域宽度，节水精准 。

RVAN系列射线喷嘴： 14/18/24（美国雨鸟） ，适合条形绿化带、狭长区域， 射程2.4-7.3米，45°-270°角度可调，水流呈射线状 。

|HE-VAN系列散射喷嘴：8/10/12/18（美国雨鸟）， 适合圆形或不规则花坛， 0-360°角度可调，射程2.4-5.4米，均匀度高 。

 3. 过滤与保护设备

电涌保护模块： IVM-SD / LPS-1， 防雷击、防电涌冲击，有效保护控制器和电磁阀免受雷击损坏，保障系统安全 。

|阀门箱： PVBSTD / 6寸， 大号 ， 保护电磁阀及接头免受外力破坏和日晒雨淋， PP材质耐腐蚀，埋地安装不影响景观，便于检修 。

防水接头：DBRYUL100 ，电缆接头防水密封 ，双重防水结构，防止水分渗入导致短路 。叠片过滤器：120目，过滤水中杂质，防止喷嘴堵塞 ，过滤精度120目，流量3m³/h，延长喷头寿命。

 5. 楼顶灌溉专项设备

WiFi控制器： 楼顶绿化区域独立远程控制 ，支持手机APP操作，无需现场手动开启。

直流电磁阀：  楼顶区域管路控制， 直流低功耗，适合楼顶供电条件。

地埋旋转喷头： 3504PCS（带止溢）， 楼顶草坪灌溉 ，带止溢功能，防止管道余水滴漏，保障楼顶防水安全 。

软管套装+雾化喷头 ： 80cm软管+雾化喷头， 楼顶盆栽、浅土层精准灌溉， 雾化效果好，不积水，适合浅土层和容器种植。

六、项目关键技术亮点

 1. 解码器控制系统（美国雨鸟）

- 采用美国雨鸟ESP-LXIVMpro / IESPLXIVM解码器控制器**，专为大型园林项目设计

- 支持2线制解码器技术：仅需两根信号线即可连接数十个电磁阀，大幅减少布线工程量

- 相比传统多线制系统，节省线缆60%以上

 2. 中控远程管理平台

NCC-3G/ACCCOMGPRSE通讯模块：支持3G网络远程连接

- 手机APP/网页控制*：物业人员可随时随地查看灌溉状态、启停程序

- 2年远程通讯服务：含云端平台使用

- 专业中控调试：确保系统稳定运行

 3. 多样化喷头配置

3504旋转喷头：射程大，覆盖大面积草坪

1804系列弹出式喷头：多种MPR/MPR喷嘴及RVAN/VAN/SST喷嘴，适配不同区域形状和宽度

- SAM止溢功能：防止低处喷头积水，适合起伏地形

- 地埋式设计：不工作时隐藏于地下，不影响会展中心景观

 5. 完整的传感系统

- 雨量传感器：雨天自动跳过灌溉程序

- 土壤湿度传感器：实时监测土壤墒情，按需灌溉

- 流量传感器：监测管道流量，异常报警

- 气象传感器：联动气象数据，优化灌溉策略

 6. 防雷与电涌保护

- 36套电涌保护模块/防雷装置：有效防止雷击损坏

- 保障大型公建灌溉系统安全稳定运行

 七、项目成效

1. 大面积覆盖：近6,000个各类喷头/喷嘴，覆盖厦门新会展中心二标段全部绿化区域及楼顶绿化

2. 智能化管理：解码器控制器+中控平台+WiFi控制器，物业可远程操控、分区轮灌

3. 安全可靠：36套电涌保护模块+防雷装置+传感器系统，防雷击、防浪费、防故障

4. 景观友好：地埋式喷头弹出设计，不影响会展中心整体美观

5. 施工高效：解码器2线制技术，大幅减少布线工程量

6. 楼顶专项保障：止溢功能+雾化喷头，兼顾景观与防水安全

 八、总结

厦门新会展中心喷灌系统项目，是大型公共建筑园林景观智慧灌溉的典型案例。沁田公司采用美国雨鸟解码器控制系统 + NCC-3G中控通讯模块+ 多样化喷头配置 + 完整传感系统，为厦门城市地标打造了一套高效、智能、安全的灌溉解决方案，并持续提供多年服务保障。
