漳州液化天然气（LNG）接收站项目园林绿化灌溉系统一、项目概述 项目名称 漳州液化天然气（LNG）接收站项目园林绿化灌溉系统 项目地点 福建招商局漳州经济技术开发区 项目类型 能源基础设施园林绿化智慧灌溉系统 覆盖区域 接收站厂区、接收站大门口、槽车安检区、备勤区门口 供货周期 2024年8月 - 2025年2月
二、项目背景与需求 漳州液化天然气（LNG）接收站是国家重点能源基础设施项目，位于福建招商局漳州经济技术开发区。其园林绿化工程对灌溉系统提出了高标准要求： - 企业形象：作为国家重点能源项目，厂区绿化品质直接影响企业形象。 - 覆盖区域广：接收站厂区、大门口、槽车安检区、备勤区等多个区域需统一灌溉。 - 景观要求高：能源设施绿化需兼顾美观与安全。 - 智能管理：厂区物业需远程监控和控制，降低运维成本。 - 节水节能：符合绿色能源设施建设要求。 - 安全可靠：灌溉设施需不影响LNG接收站日常运营安全。
三、解决方案总体架构 本项目采用解码器控制系统+恒压变频泵站+多样化喷头+智能传感器的智慧灌溉方案，核心采用解码器控制器和恒压变频供水系统，实现LNG接收站各区域绿地的精准、远程、自动化管理。
系统架构
水源 → 恒压变频控制器（11KW）+ 立式多级离心泵（11KW） ↓ 投入式液位计 + 压力传感器 → 自动联动控制 ↓ 控制器（54站，全中文操作界面） ↓ 单站解码器（1站解码器） ↓ 交流电磁阀（Hunter，交流24V） ↓ ┌───────────────────────┼───────────────────────┐ ↓ ↓ ↓ 接收站厂区 大门口区域 槽车安检区/备勤区 （喷头+喷嘴组合） （喷头+喷嘴组合） （喷头+喷嘴组合） ↓ 风雨霜冻传感器 + 遥控器 + 4G流量卡 → 远程/自动控制
四、核心设备清单 1. 泵站与控制系统 恒压变频控制器 ： 水泵变频恒压控制， 恒压供水，按需启停，节能30%以上。 立式多级离心泵： 流量36m³/h，扬程72米，功率11KW，出水DE90， 水源取水加压， 大流量高扬程，满足远距离输送 。 投入式液位计：0-5M量程，线长30米 ，监测蓄水池水位， 与恒压变频控制器联动，防止水泵空转。 压力传感器： 1/2螺纹接口，1.6MPa ，实时监测管道压力， 与变频系统联动，自动调节。 PVC-U底阀 ： 防止水泵空转，保障水泵启动时有水 。
2. 灌溉控制系统 控制器 ，全中文操作界面，可接WIFI模块，灌溉系统中央控制中枢， 54站大容量，全中文操作界面，可接WIFI模块 。 解码器 ：接收解码信号，驱动电磁阀 单站独立控制，故障隔离 。 遥控器： 现场无线遥控阀门启闭， 方便现场调试和应急操作。 风雨霜冻综合传感器 ：采集风速、温度、降雨等气象数据，大风/雨天自动停机，节水节能 。 控制器基座：控制器户外安装防护，防锈防腐，适配户外环境。 4G流量卡： 控制器联网，实现远程管理 支持4G网络远程连接 。
3. 电磁阀与保护设备 交流电磁阀： 分区管路远程控制 工业级电磁阀，可靠性高。 阀门箱 ： 保护电磁阀及阀门 PP材质耐腐蚀，埋地安装 。 4. 喷头系统 地埋旋转喷头 ：3/4内螺纹，射程14米，大面积草坪灌溉 射程远，覆盖范围广。 地埋射线喷头：隐蔽式安装 不工作时隐藏地下，不影响厂区景观
六、项目关键技术亮点
1. 大容量解码器控制系统 -控制器：54站大容量，全中文操作界面 -单站解码器：2线制解码器技术，节省线缆60%以上 - 可接WIFI模块：支持远程网络控制 - 故障隔离：单个解码器故障不影响其他分区运行
2. 恒压变频泵站系统（合同外增补） - 11KW恒压变频控制器 + 11KW立式多级离心泵：流量36m³/h，扬程72米 - 投入式液位计：监测蓄水池水位，防止水泵空转 - 压力传感器：实时监测管道压力，与变频系统联动 - 恒压供水：自动调节水泵转速，保持管道压力恒定，节能30%以上
3. 风雨霜冻智能传感器 - 风雨霜冻综合传感器：采集风速、温度、降雨等气象数据 - 自动联动：大风天自动停机，雨天自动跳过灌溉程序 - 保护植物：霜冻天气自动停止灌溉，避免植物冻害 - 节水节能：避免水资源浪费
4. 射线喷嘴技术 - 射线喷嘴 - 多射线旋转技术：多股细水流均匀喷洒，水滴小、覆盖均匀 - 射程1.8-9.1米：适配不同宽度绿化区域 - 角度可调：90°-210°可调，适配不同区域形状
5. 双喷头组合设计 - 地埋旋转喷头：射程14米，覆盖大面积草坪。 - 地埋散射喷头：弹出高度10cm，地埋式设计。 - 地埋式设计：不工作时隐藏地下，不影响LNG接收站厂区景观和日常运营。
6. 完善的压力调节与保护系统 - 可调型压力调节器：将高压水源降至喷头最佳工作压力（1.5-7BAR）。 - 真空排气阀（8个）：管道高点自动排气，防止气锁。 - 铜内丝闸阀（57个）：电磁阀前端检修控制。 - 阀门箱（大号/6寸/10寸/14寸）：保护各类阀门和设备。
7. 远程管理+现场遥控 - 4G流量卡：支持4G网络远程连接 - 遥控器（300米）：现场无线遥控阀门启闭，方便调试和应急操作 - 全中文操作界面：控制器操作便捷
8. 精准用水计量 - 法兰水表（DE90）：计量用水量 - 便于管理：统计绿化用水数据，优化灌溉计划
9. 全面防雷接地保护 - 50套接地系统（接地铜棒+接地铜卡口） - 有效防止雷击损坏，保障LNG接收站灌溉系统安全稳定运行

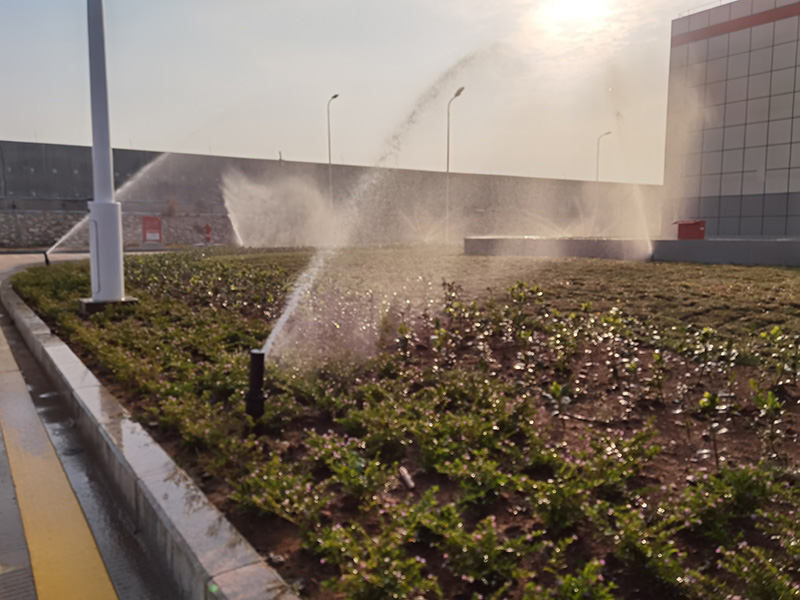

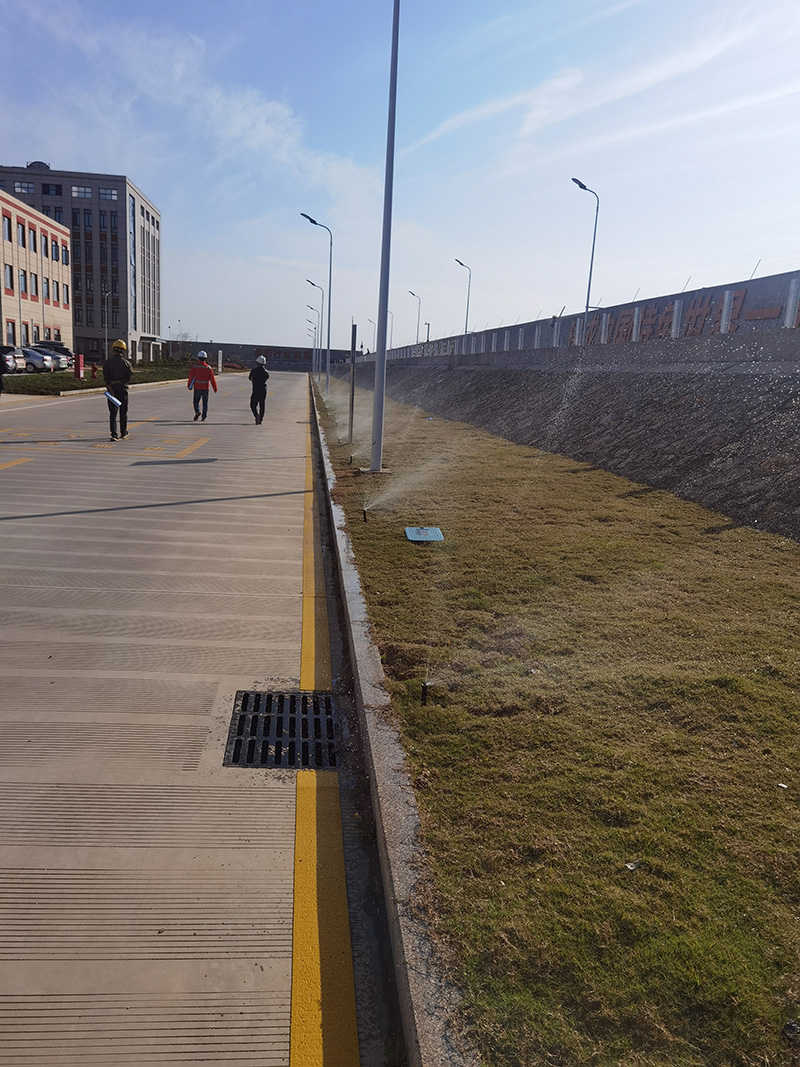

九、项目成效 1. 全线覆盖：覆盖接收站厂区、大门口、槽车安检区、备勤区门口等全部绿化区域 2. 智能化管理：2台54站控制器+4G流量卡+手机APP，物业可远程操控、分区轮灌 3. 天气智能联动：风雨霜冻传感器联动，大风/雨天/霜冻自动停机 4. 压力稳定：恒压变频控制+压力调节器，保障喷头在最佳压力下运行，喷洒均匀 5. 景观友好：地埋式喷头弹出设计，不影响LNG接收站厂区景观 6. 安全可靠：防雷接地系统+真空排气阀+完善的阀门保护，保障系统长期稳定运行 7. 节能高效：变频恒压控制+射线喷嘴技术，节能30%以上 8. 精准计量：法兰水表实时计量用水量，便于管理
十、总结 漳州液化天然气（LNG）接收站项目园林绿化灌溉系统，是能源基础设施园林绿化智慧灌溉的典型案例。沁田公司采用解码器控制系统 + 恒压变频泵站 + 风雨霜冻传感器联动 +射线喷嘴技术 + 双喷头组合，为LNG接收站打造了一套高效、智能、节能、安全的能源设施园林灌溉解决方案。
|
