漳龙集团C01/C02项目园林景观智慧灌溉工程一、项目概述
项目名称：漳龙集团C01/C02项目园林景观智慧灌溉工程 项目类型：大型企业园区园林景观智慧灌溉系统 覆盖区域： C01项目、C02项目 实施时间 ： 2024年8月
二、项目背景与需求 漳龙集团C01/C02项目是漳龙集团重点企业园区园林景观工程，对灌溉系统提出了高标准要求： - 企业形象：作为大型企业集团，园区绿化品质直接影响企业形象 - 覆盖面积广：C01/C02双项目同步建设，绿化区域广阔 - 景观要求高：草坪、花坛、灌木区等多种绿化场景需差异化灌溉 - 智能管理：物业需远程监控和控制，降低运维成本 - 节水节能：符合绿色企业建设要求 - 安全可靠：需完善的防雷接地保护系统
三、解决方案总体架构 本项目采用解码器控制系统+HPWAN无线智能灌溉+太阳能供电的智慧灌溉方案，核心采用美国雨鸟（Rain Bird）ESP-LXIVMpro解码器控制器和HPWAN单站无线控制器，实现企业园区绿地的精准、远程、自动化管理。
系统架构 中央控制 → ESP-LXIVMpro解码器控制器（60站）+ 无线WIFI模块 ↓ ┌─────────────────────┴─────────────────────┐ ↓ ↓ 有线解码器控制 HPWAN无线控制 （2寸电磁阀+解码器电磁头） （74套HPWAN+太阳能供电+雨量传感器） ↓ ↓ └─────────────────────┬─────────────────────┘ ↓ ┌───────────────────────┼───────────────────────┐ ↓ ↓ ↓ 5004旋转喷头 3504旋转喷头 1804散射喷头 （大面积草坪） （中等面积草坪） （花坛/灌木区） ↓ ↓ ↓ RVAN/15SST喷嘴 RVAN/15SST喷嘴 RVAN/HE-VAN喷嘴 ↓ APP应用软件（HPWAN）→ 手机APP远程控制 ```
四、核心设备清单

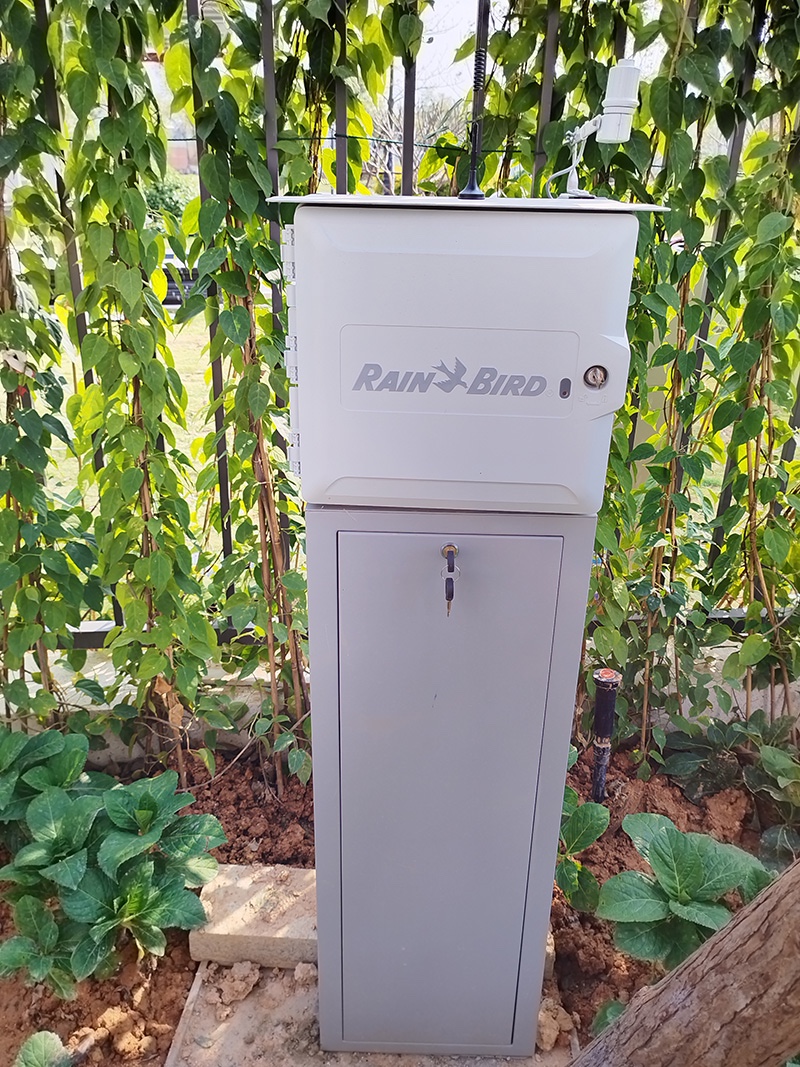

1. 控制系统（核心亮点） 解码器控制器： ESP-LXIVMpro，60站点，输入220V，输出24V，灌溉系统中央控制中枢 ， 60站大容量，2线制解码器技术。 无线WIFI模块： 控制器联网，实现远程管理 支持手机APP/网页远程控制。 APP应用软件： 手机APP远程控制， 随时随地管理灌溉 。
2. HPWAN无线智能灌溉系统 单站无线控制器： HPWAN，支持压力开关或雨量开关传感器，单站无线阀门控制 ，无线传输，免布线 。 太阳能供电组件：为控制器供电， 太阳能充电，无需市电 。 雨量传感器 ： 雨天自动停止灌溉，与HPWAN联动。
3. 电磁阀系统 电磁阀： 分区管路远程控制 直流电磁阀： 电磁阀驱动 直流低功耗设计
4. 喷头系统
地埋喷头 ： 大面积草坪灌溉 射程大，覆盖范围广 。 地埋旋转喷头 ： 中等面积草坪灌溉，中型喷头，适配多种场景。 散射喷头：花坛、灌木区精准灌溉，弹出高度10cm，地埋式设计。
七、项目关键技术亮点 1. 双模式智能控制系统 - 2台ESP-LXIVMpro解码器控制器（60站）：美国雨鸟品牌，专为大型园林项目设计。 - 2线制解码器技术：仅需两根信号线连接70个电磁阀，节省线缆60%以上。 - 74套HPWAN单站无线控制器：无线传输，免布线。 - 太阳能供电组件：无需市电，绿色环保。 - 双模式控制：有线解码+无线HPWAN，灵活适配不同区域。
2. 无线WIFI远程管理 - 2个Rain Bird LNK无线WIFI模块：支持手机APP/网页远程控制。 - APP应用软件（HPWAN专用）：随时随地管理灌溉。 - 实时监控：查看灌溉状态、启停程序、调整参数。 - 多端同步：支持PC端和手机端同步管理。
3. HPWAN太阳能无线灌溉系统 - 74套HPWAN单站无线控制器：每套含太阳能供电组件+雨量传感器+GP立杆。 - 29个雨量传感器（RAIN CLIK）：雨天自动停止灌溉。 - 61个通讯网关：无线信号稳定传输。 - 免布线、免市电：完美适配园区无电区域。
4. 美国雨鸟解码器控制系统 - 70个IVM1200PGA电磁阀（2寸，含解码器电磁头）：一体化设计。 - 16个I100HVBSP9直流电磁阀（DE32）：9V直流，低功耗。 - 70个直流电磁头：适配HPWAN无线控制。 - 故障隔离：单个解码器故障不影响其他分区运行。
5. 多样化喷头配置 - 5004旋转喷头：射程大，覆盖大面积草坪。 - 3504旋转喷头：中型喷头，适配中等面积区域。 - 1804散射喷头：弹出式设计，适合花坛、灌木区。 - 地埋式设计：不工作时隐藏地下，不影响园区景观。 - 精准适配：根据不同绿化区域形状和面积匹配喷嘴
7. 完善的防雷接地保护
- 电涌保护器（LPS-1）：防雷击保护 - 接地系统（接地铜棒+接地铜卡口）：完整接地保护 - 有效防雷：保障园区灌溉系统安全稳定运行
八、项目成效
1. 双项目覆盖：C01+C02双项目同步建设，覆盖漳龙集团园区全部绿化区域
2. 双模式智能控制：解码器控）+无线控制，灵活适配。 3. 无电区域突破：太阳能HPWAN无线系统，无需市电，完美适配园区无电区域。 4. 远程管理便捷：2个无线WIFI模块+APP应用软件，手机APP/网页远程操控。 5. 精准灌溉：喷头+多种型号喷嘴配置，满足草坪、花坛、灌木区多样化需求。 6. 雨量联动：雨量传感器，雨天自动停机。 7. 安全可靠：防雷接地保护，保障系统安全运行。 8. 景观友好：地埋式喷头+阀门箱埋地安装，不影响园区景观。
九、总结 漳龙集团C01/C02项目园林景观智慧灌溉工程，是大型企业园区“有线解码+无线HPWAN”双模式智慧灌溉的典型案例。沁田公司采用美国雨鸟ESP-LXIVMpro解码器控制器 + 无线WIFI模块 + HPWAN太阳能无线控制系统 + 多样化喷头喷嘴组合 + 完善的防雷接地保护的完整技术路线，为漳龙集团打造了一套高效、智能、节能、安全的企业园区园林灌溉解决方案。
|
