厦门新机场片区机场快速路南段绿化工程智能滴灌系统一、项目概述 项目名称 厦门新机场片区机场快速路南段（翔安南路-大嶝段）绿化工程智能滴灌系统 项目地点 福建省厦门市翔安区 项目类型 市政道路绿化智慧滴灌系统 项目规模 机场快速路南段（翔安南路-大嶝段）绿化工程
二、项目背景与需求 厦门新机场片区机场快速路南段（翔安南路-大嶝段）绿化工程是厦门新机场配套的重点市政道路绿化项目，是连接厦门本岛与新机场的交通动脉。其绿化灌溉系统面临以下需求： - 交通门户形象：作为机场快速路，绿化品质直接影响城市门户形象。 - 覆盖距离长：机场快速路南段绿化带绵延数公里，需分区精细管理。 - 供水困难：道路沿线无统一水源，需自建泵站和蓄水设施。 - 排水需求：道路绿化带需配套排水系统，防止积水。 - 智能管理：物业需远程监控和控制，降低运维成本。 - 节水节能：符合绿色市政建设要求。 - 隐蔽美观：灌溉设施需不影响道路景观和交通安全。
三、解决方案总体架构 本项目采用变频恒压泵站+不锈钢水箱+解码器控制系统+滴灌系统+排水系统的智慧灌溉方案，核心采用灌溉控制器和解码器，实现机场快速路南段绿化带的精准、远程、自动化滴灌管理。
系统架构 水源 → 不锈钢水箱（5座×28m³）→ 变频恒压供水泵站（5套，7.5KW） ↓ 叠片过滤器（DN65，150目）+ Y型过滤器 ↓ 止回阀 + 防污隔断阀 + 闸阀 + 液压浮球阀 ↓ 灌溉控制器 + 控制柜（不锈钢基座防雨型） ↓ 远程遥控器 + 随身WIFI + 雨量传感器 ↓ 155个解码器 ↓ 155个 电磁阀（1.5寸）+ 压力调节器 ↓ PE给水管网（DE75/50，约27,260米） ↓ LDPE滴灌管（DE32，28,395米）+ 四通滴箭套装（40,379套） ↓ 机场快速路南段绿化带 ↓ UPVC排水管（DE75，30,484米）→ 排水系统
四、核心设备清单
1. 泵站与供水系统 不锈钢水箱 ：蓄水调蓄， 不锈钢材质，大容量，保障旱季供水 。 变频恒压供水泵站 ： 水源取水加压+恒压变频 ， 一体化设计，恒压供水，节能30%以上。 叠片过滤器 ：过滤精度150目，过滤水中杂质， 过滤精度高，保护滴头不堵塞。 Y型过滤器 ： 前置过滤 双重过滤，保障水质。
2. 控制系统 灌溉控制器及控制柜 ：灌溉系统中央控制中枢 ，不锈钢基座防雨型 。 解码器 ： 接收解码信号，驱动电磁阀 ， 单站独立控制，故障隔离。 远程遥控器 ： 现场无线遥控阀门启闭， 方便现场调试和应急操作 。 随身WIFI ： 控制器联网，实现远程管理， 支持手机APP远程控制 。 雨量传感器： 雨天自动停止灌溉 ， 避免水资源浪费。 室外配电箱AL ：电力控制 ， 户外防护，安全可靠 。
3. 电磁阀与保护设备 电磁阀 ：分区管路远程控制 ，工业级电磁阀 。 压力调节器 ： 将高压降至滴头工作压力， 可调型，保障滴头稳定运行。 2寸进排气阀 ： 管道自动排气 ， 防止气锁 。 防水接头 ： 电缆接头防水密封 ， 防止水分渗入导致短路。
4. 滴灌系统 四通滴箭套装 ： 流量12L/h，含补偿滴头、毛细管、滴箭， 四点精准灌溉 每套4支滴箭，均匀覆盖绿化带 。 LDPE灌溉管 ： 滴灌主管 ， LDPE材质，柔韧性好。
5. 排水系统 UPVC排水管 ： 绿化带排水 ， 防止积水，保障植物健康 。 过路管道非开挖施工 减少路面破坏
六、项目关键技术亮点
1. 变频恒压泵站系统 - 7.5KW变频恒压供水泵站：流量20m³/h，扬程70米。 - 恒压供水：自动调节水泵转速，保持管道压力恒定。 - 节能运行：按需供水，节能30%以上。 - 5座28m³不锈钢水箱：总蓄水能力140m³，保障旱季供水。
2. 解码器控制系统 -灌溉控制器：不锈钢基座防雨型，户外安装 - 解码器：2线制解码器技术，仅需两根信号线连接 - 节省线缆60%以上：相比传统多线制系统，大幅减少布线工程量 - 故障隔离：单个解码器故障不影响其他分区运行
3. 远程智能管理 - 远程遥控器（ROAM XL-KIT）：现场无线遥控阀门启闭。 - 随身WIFI（4G）：支持手机APP远程控制。 - 雨量传感器：雨天自动停止灌溉。 - 双模式控制：现场遥控+手机APP远程管理。
4. 电磁阀系统 电磁阀：工业级电磁阀。 可调型压力调节器：调节压力1.5-7BAR，保障滴头最佳工作压力 - 检修闸阀：每个电磁阀前端配置，便于检修

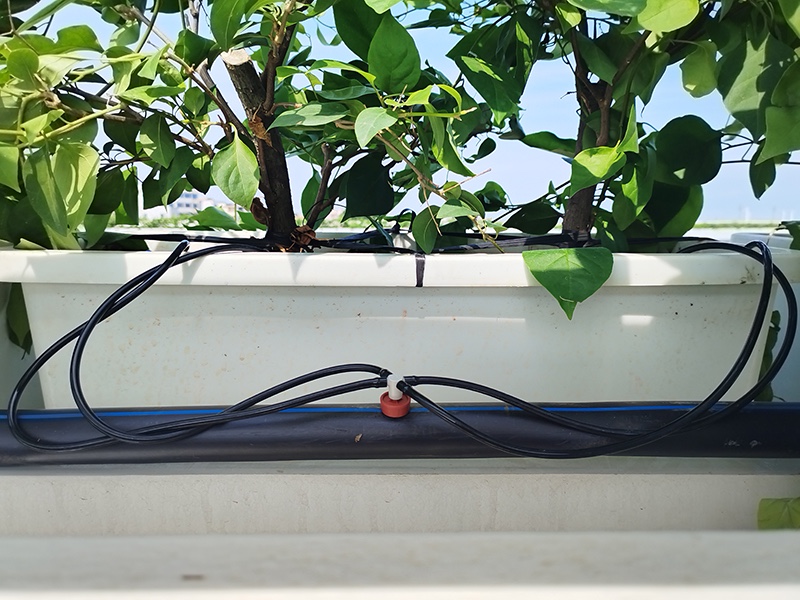

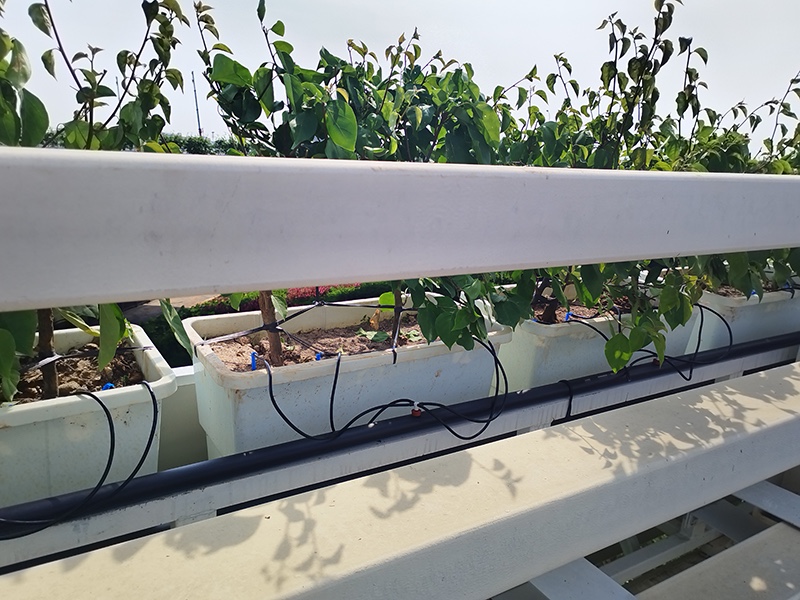

5. 四通滴箭套装技术 - 四通滴箭套装：流量12L/h，含补偿滴头、毛细管、滴箭。 - 四点精准灌溉：每套4支滴箭，均匀覆盖绿化带。 - 压力补偿滴头：在长距离管线中，首末端出水量一致。 - 适合道路绿化：适配机场快速路绿化带带状分布特点。
6. 滴灌管+PE给水管网 滴灌管：柔韧性好，适配道路绿化地形 - PE给水管：承压1.25MPa，多级管网分级供水 - 全管材配套：包含管件，一站式配齐
7. 排水一体化系统

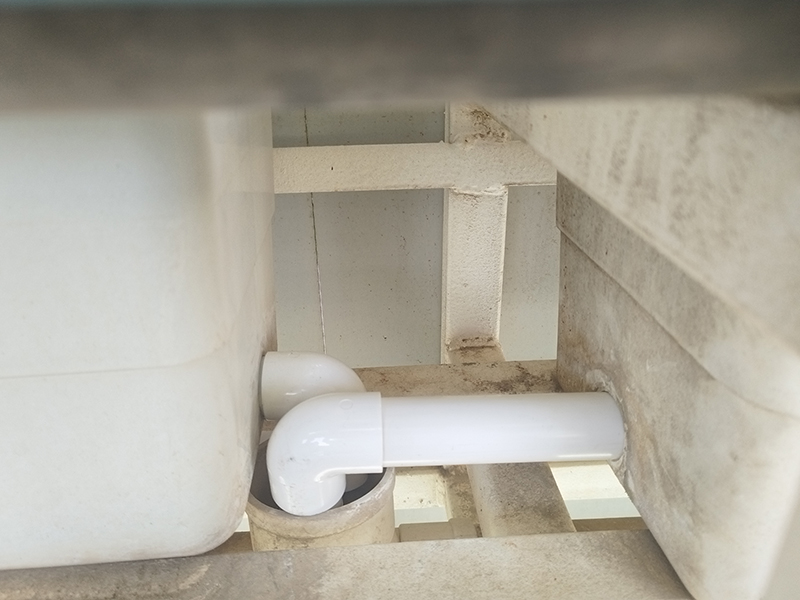

-UPVC排水管（DE75）：绿化带排水，防止积水 - 给排水配套：满足道路绿化灌溉与排水的双重需求
8. 多级过滤系统 - 叠片过滤器（DN65，150目） + Y型过滤器（DN40/DN65） - 双重过滤：保障滴头不堵塞 - 自动反冲洗：可选配自动清洗功能
9. 完善的阀门保护系统 - 2寸进排气阀（38个）：管道高点自动排气，防止气锁 - 止回阀：防止水倒流 - 防污隔断阀：防止回流污染 - 阀门箱：保护电磁阀和阀门
七、项目成效 1. 全线覆盖：40,379套滴箭套装 + 28,395米滴灌管，覆盖机场快速路南段全部绿化带。 2. 智能化管理：控制器+随身WIFI+手机APP，物业可远程操控、分区轮灌。 3. 供水可靠：5座28m³不锈钢水箱+5套变频恒压泵站，保障旱季供水。 4. 压力稳定：155个压力调节器，保障滴头在最佳压力下运行。 5. 水质保障：叠片过滤器+Y型过滤器双重过滤，保障滴头不堵塞。 6. 给排一体：解决绿化带排水问题。 7. 施工高效：解码器2线制技术，大幅减少布线工程量。 8. 交通门户形象：智能滴灌系统保障机场快速路绿化带四季常青。
八、总结 厦门新机场片区机场快速路南段（翔安南路-大嶝段）绿化工程智能滴灌系统，是市政道路绿化智慧滴灌的标杆案例。沁田公司采用变频恒压泵站 + 不锈钢水箱 + 解码器控制系统 + 远程遥控器+随身WIFI + 四通滴箭套装 + 滴灌管+PE给水管网 + UPVC排水系统的完整技术路线，为厦门新机场快速路打造了一套高效、智能、节能、安全的市政道路绿化灌溉解决方案。
|
