集美田集连接线中分带绿化提升改造工程浇灌系统一、项目概述 项目名称 集美田集连接线中分带绿化提升改造工程浇灌系统 项目地点 福建省厦门市集美区 项目类型 市政道路中分带绿化智慧浇灌系统 项目规模 田集连接线中分带绿化区域
二、项目背景与需求
集美田集连接线中分带绿化提升改造工程是厦门市集美区重点市政道路绿化项目，其浇灌系统面临以下需求： - 道路形象：作为城市交通要道，中分带绿化品质直接影响城市形象。 - 覆盖距离长：中分带绵延数公里，需分区精细管理。 - 无市电接入：道路中分带无市电供应，需自备电源。方案。 - 智能管理：物业需远程监控和控制，降低运维成本 - 节水节能：符合绿色市政建设要求。 - 隐蔽美观：灌溉设施需不影响道路景观和行车安全。
三、解决方案总体架构 本项目采用5G智能灌溉控制系统+太阳能供电+无线气象站+分区电磁阀的智慧灌溉方案，核心采用5G智能灌溉总控和5G智能灌溉分控，实现市政道路中分带绿地的远程、无线、自动化管理。
系统架构 5G无线气象站（4套）→ 气象数据采集 ↓ 5G智能灌溉总控（4套）+ 总控太阳能供电组件 ↓ 5G智能灌溉分控 ↓ 压力传感器 → 实时监测管道压力 ↓ 直流脉冲电磁+ 检修铜闸阀 ↓ PE给水管网（DE63/50/25，约13,303米） ↓ 散射喷头（1,964个） ↓ 固定角铁（1,964支） ↓ 田集连接线中分带绿化区域 ```
四、核心设备清单 1. 5G智能灌溉控制系统（核心亮点） 5G智能灌溉总控 ： 灌溉系统中央控制中枢，5G通讯，远程控制 。 总控太阳能供电组件：为总控提供电源， 太阳能供电，无需市电 。 5G无线气象站 ： 采集风速、温度、降雨等气象数据 ， 5G传输，大风/雨天自动停机 。 5G智能灌溉分控：分区阀门无线控制， 5G通讯，免布线。 压力传感器：实时监测管道压力 ， 与分控联动，异常报警 。
2. 电磁阀与阀门 直流脉冲电磁阀： 分区管路远程控制， 直流脉冲，低功耗，适配太阳能 。 检修铜闸阀 ： 电磁阀前端检修控制， 铜材质耐腐蚀 。 阀门： 保护电磁阀及阀门 ，PP材质耐腐蚀，埋地安装 。
3. 过滤设备
不锈钢网式过滤器 ： 过滤水中杂质 ， 不锈钢材质，耐腐蚀 。
4. 喷头系统 矩形散射喷头：条形区域喷洒，1.5×9.1M矩形喷洒，适配中分带 。 固定角铁： 喷头固定，稳固安装。
六、项目关键技术亮点 1. 5G智能灌溉控制系统（核心亮点） - 5G智能灌溉总控 + 62套5G智能灌溉分控。 - 5G通讯技术：高速率、低延迟，远程控制稳定可靠。 - 太阳能供电：总控太阳能供电组件（100WP），无需市电。 - 免布线：5G无线传输，大幅降低市政道路施工难度。 - 分区独立控制：精细化管理。

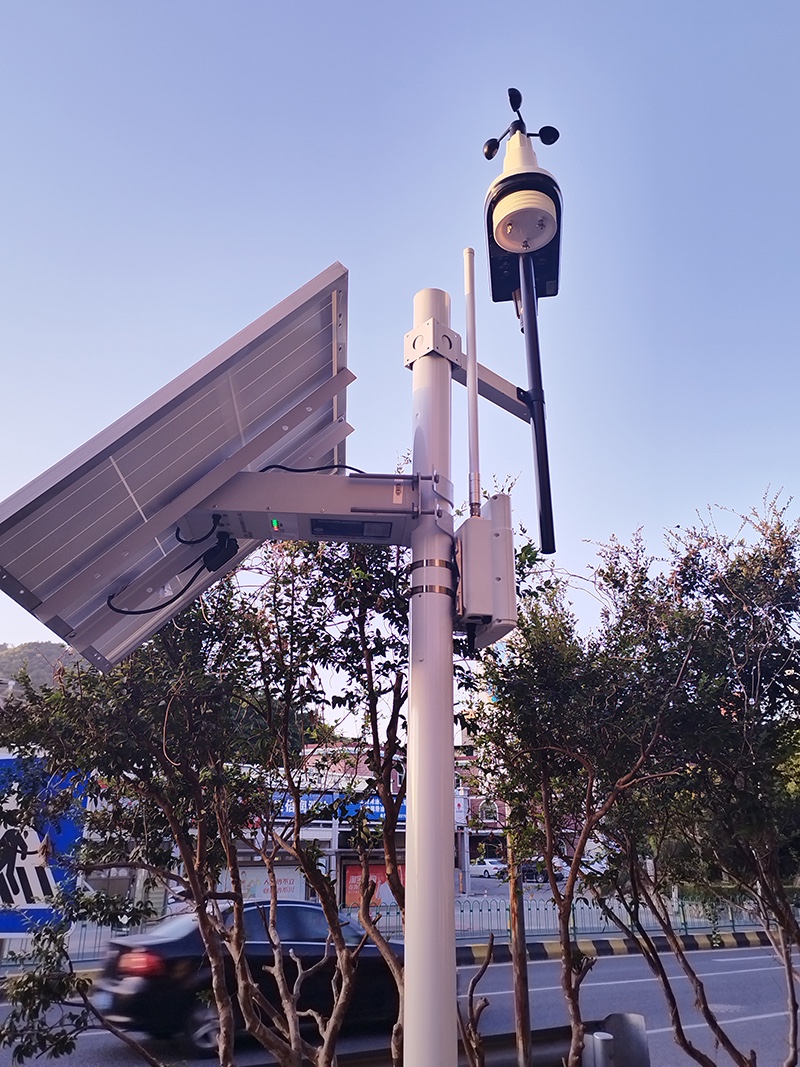

2. 5G无线气象站联动 - 5G无线气象站：实时采集风速、温度、降雨等气象数据。 - 5G传输：数据实时上传。 - 自动联动：大风天自动停机，雨天自动跳过灌溉程序。 - 节水节能：避免水资源浪费。
3. 压力传感器全覆盖。 - 压力传感器：每个分区独立配置 - 实时监测管道压力：异常报警，保障系统安全。 - 与分控联动：压力异常时自动调整或报警。
4. 直流脉冲电磁阀 - 直流脉冲电磁阀（DN50）。 - 直流脉冲技术：低功耗，适配太阳能供电。 - 带流量调节：精准控制分区流量。 - 工业级品质：耐用可靠。
5. 矩形散射喷头技术 - 矩形散射喷头。 - 矩形喷洒1.5×9.1米，完美适配中分带条形绿化区域。 - 180°固定角度：适合道路中分带单侧喷洒。 - 均匀覆盖：避免水资源浪费。
6. 固定角铁+卡箍设计 - 稳固安装：确保喷头位置固定，喷洒角度准确。 - 抗风能力强：适应道路环境。
7. 完善的阀门保护系统 - 检修铜闸阀：电磁阀前端检修控制。 - 阀门箱：保护电磁阀，埋地安装。 - 主管检修闸阀：主管道检修控制。 - 快速取水阀：人工补水、应急冲洗。
七、项目成效 1. 中分带全线覆盖：矩形散射喷头，覆盖田集连接线中分带全线绿化。 2. 5G智能控制：总控+分控，5G远程控制，分区轮灌。 3. 无电区域突破：太阳能供电组件，无需市电，完美适配道路中分带无电环境。 4. 气象联动：4套5G无线气象站，大风/雨天自动停机，节水30%以上。 5. 压力监测：压力传感器，实时监测，异常报警。
6. 精准灌溉：矩形散射喷头（1.5×9.1M）完美适配中分带条形绿化。 7. 景观友好：阀门箱埋地安装+喷头低矮设计，不影响道路景观和行车安全。 8. 施工高效：5G无线控制，免布线，大幅降低施工难度。
八、总结 集美田集连接线中分带绿化提升改造工程浇灌系统，是市政道路中分带绿化5G智能灌溉的标杆案例。沁田公司采用5G智能灌溉总控+分控 + 5G无线气象站 + 太阳能供电 + 直流脉冲电磁阀 + 矩形散射喷头 + 压力传感器全覆盖的完整技术路线，为田集连接线打造了一套高效、智能、节能、安全的市政道路中分带灌溉解决方案。
|
