新泉州东站站前广场及市政配套工程市政道路绿化灌溉系统一、项目概述 项目名称： 新泉州东站站前广场及市政配套工程市政道路绿化灌溉系统 项目地点： 福建省泉州市 项目类型：市政道路绿化智慧灌溉系统 实施时间： 2025年1月 覆盖路段： 滨湖北路、匝道桥下、东纬一路、站前大道等
二、项目背景与需求 新泉州东站是泉州市重要的交通枢纽，站前广场及市政配套工程是其核心配套项目。市政道路绿化灌溉系统面临以下需求： - 覆盖面积广：多条市政道路绿化带，需分区精细管理 - 水源条件复杂：市政道路沿线无统一水源，需自建泵站 - 景观要求高：作为交通枢纽门户，绿化品质直接影响城市形象 - 智能管理：物业需远程监控和控制，降低运维成本 - 节水节能：符合绿色市政建设要求 - 隐蔽美观：灌溉设施需不影响道路景观和交通安全
三、解决方案总体架构 本项目采用户外集成泵站+LoRa无线阀控+直流电磁阀+多样化灌水器的智慧灌溉方案，核心采用户外集成泵站（含恒压变频及自动反冲洗过滤）和LoRa无线智能灌溉控制系统，实现市政道路绿地的远程、自动化管理。
系统架构
水源 → 户外集成泵站（18.5KW，含恒压变频+自动反冲洗过滤） ↓ PE/PVC给水管网（De110/90/63/50/32/25/20） ↓ ┌───────────────────────┼───────────────────────┐ ↓ ↓ ↓ 直流电磁阀（2寸/3寸） LoRa无线阀控系统 智能浇灌控制器 （56个单站无线控制器） （带触摸屏） ↓ ↓ ↓ └───────────────────────┴───────────────────────┘ ↓ ┌───────────────────────┼───────────────────────┐ ↓ ↓ ↓ 四通滴箭套装 散射喷头+射线喷嘴 土壤湿度传感器 （9,100套+8L/h滴头） （美国雨鸟1804系列） （56个，联动控制） ↓ 滨湖北路/匝道桥下/东纬一路/站前大道 ```
四、核心设备清单
1. 户外集成泵站 户外集成泵站：功率18.5KW，流量40m³/h，，水源取水加压+恒压变频+自动反冲洗过滤，一体化设计，含恒压变频及自动反冲洗过滤系统。 恒压变频系统：自动调节水泵转速，保持管道压力恒定 ，节能运行，按需供水 。 自动反冲洗过滤系统： 自动过滤水中杂质， 自动反冲洗，免人工清理。
2. 无线智能灌溉控制系统（核心亮点） 单站无线控制器 ：支持压力开关或雨量开关传感器，单站无线阀门控制，无线传输，免布线；支持传感器联动 。 无线阀控： 分区阀门无线控制，LoRa无线传输，穿透力强，传输距离远 。 智能浇灌控制器 ：智能网关，带触摸屏 ， 灌溉系统中央控制中枢，带触摸屏，操作便捷。 通讯网关： 无线信号传输 ， 与无线控制器配套使用 。 土壤湿度传感器 ： 实时监测土壤墒情，按需灌溉，节水30%以上。 APP应用软件：手机APP远程控制，随时随地管理灌溉。
3. 电磁阀系统 直流电磁阀：带流量调节，分区管路远程控制，直流低功耗，适合无线控制；带流量调节功能 。 电磁阀 ： 大流量分区控制 适合主干管控制 阀门箱 ： 保护电磁阀及阀门 PP材质耐腐蚀，埋地安装 。
4. 滴灌系统 四通滴箭套装 ：0 精准滴灌至植物根部。 每套4支滴箭，均匀覆盖。 压力补偿平口滴头： 精准滴灌 ， 压力补偿技术，首末端出水量一致。 弯形滴箭： 单点精准灌溉， 适配盆栽或定点灌溉 。
七、项目关键技术亮点
1. 户外集成泵站系统 - 4台18.5KW户外集成泵站：流量40m³/h，扬程65米。 - 一体化设计：含恒压变频系统+自动反冲洗过滤系统。 - 恒压变频：自动调节水泵转速，保持管道压力恒定，节能30%以上。 - 自动反冲洗过滤：压差或时间控制自动清洗，免人工维护。 - 户外防护：外观规格1350×800×878MM，防护等级高。
2. LoRa无线智能灌溉控制 - 56个单站无线控制器：支持压力开关或雨量开关传感器。 - 22个WVC401B LoRa无线阀控：LoRa无线传输，穿透力强，传输距离远。 - 57个通讯网关：无线信号稳定传输。 - 免布线：大幅降低市政道路施工难度和成本。 - 土壤传感器联动：77个SMRT-Y土壤湿度传感器，实时监测土壤墒情，按需灌溉。
3. 直流电磁阀系统 - 直流电磁阀：9V直流，低功耗，带流量调节 - 直流低功耗设计：适合无线控制，电池供电可持续运行 - 铜内丝闸阀：每个电磁阀前端配置，便于检修
4. 灌溉系统 滴灌系统： - 9,100套四通滴箭套装：50公分软管×4+四通分水器+弯形滴箭×4 - 9,300个8L/h进口压力补偿滴头：压力补偿技术，首末端出水量一致 - 适合行道树、花灌木等定点灌溉

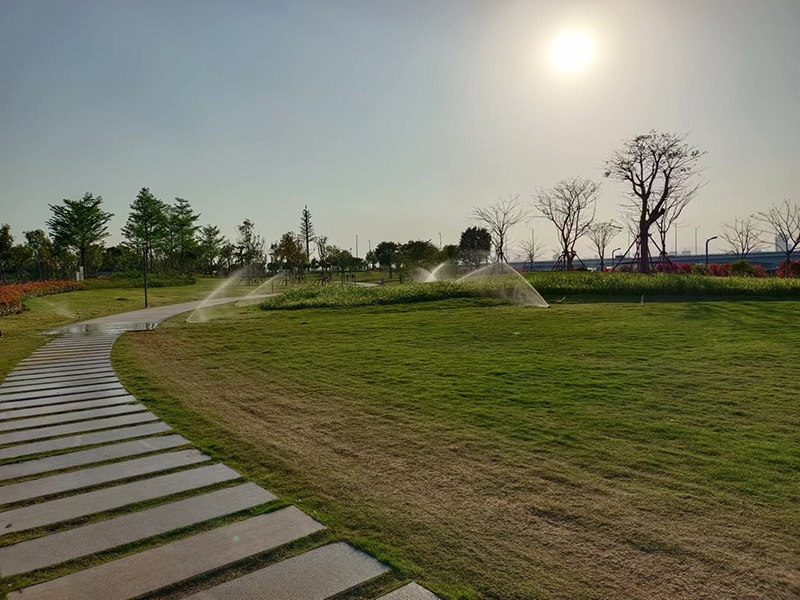

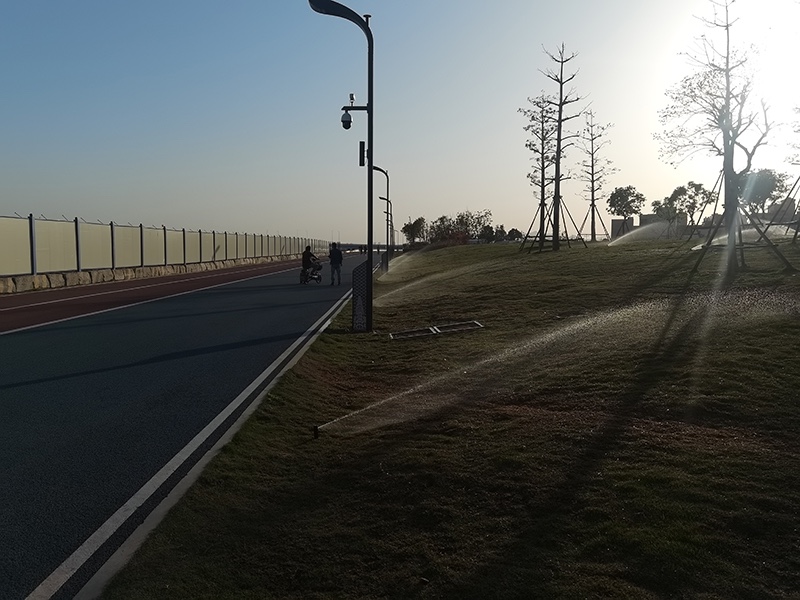

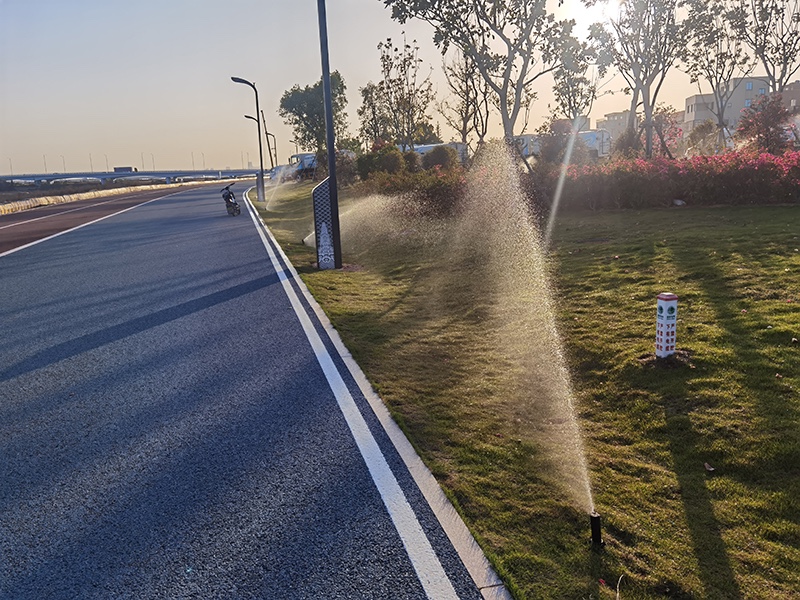

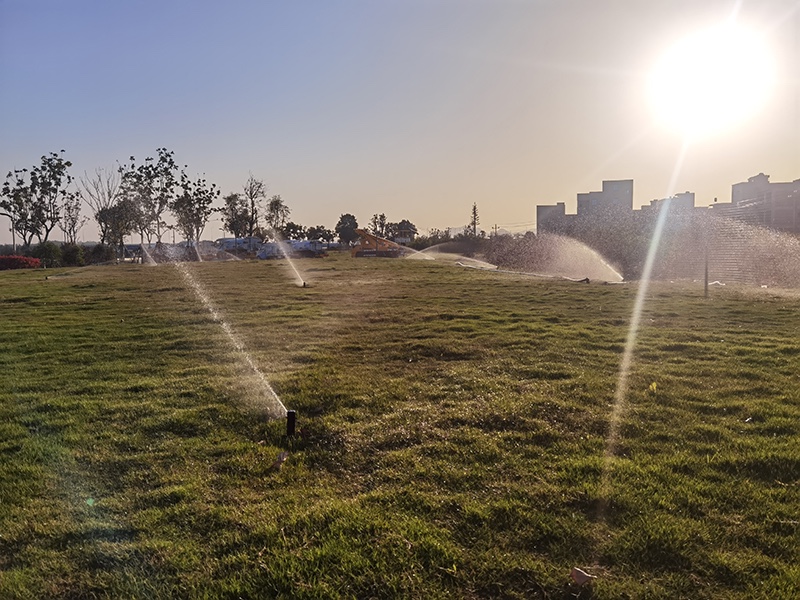

5. 市政道路分段设计 - 滨湖北路：427套散射喷头+15SST/RVAN系列喷嘴 - 匝道桥下：317套散射喷头+RVAN系列喷嘴（遮阴区域） - 东纬一路：657套散射喷头+15SST/RVAN系列喷嘴 - 站前大道：332套散射喷头+15SST喷嘴+万用千秋架 - 根据各路段绿化特点和光照条件，配置不同的喷嘴类型
6. APP远程管理平台 -专用APP应用软件：手机APP远程控制 - 智能浇灌控制器（带触摸屏）：现场操作便捷 - 随时随地管理：查看灌溉状态、启停程序、调整参数 - 传感器联动：土壤湿度数据实时反馈，智能调整灌溉计划
7. 高品质管件与保护 - PE热熔外牙直接/外牙铜活接/双外丝直接：不锈钢/铜材质，耐腐蚀 - 阀门箱（大号/14寸）：PP材质耐腐蚀，埋地安装不影响景观 - 锁母式防水接头（600V）：电缆接头防水密封，保障线路安全 - 万用千秋架：喷头万向角度调节，适应起伏地形
九、项目成效
1. 全线覆盖：覆盖滨湖北路、匝道桥下、东纬一路、站前大道等多条市政道路绿化带。 2. 无线智能控制：56个单站无线控制器+LoRa阀控+APP远程管理，物业可随时随地控制灌溉。 3. 精准灌溉：77个土壤湿度传感器联动，按需灌溉，节水30%以上。 4. 双模式灌溉：滴灌（9,100套滴箭）满足行道树需求，喷灌（2,033个喷头）满足草坪花坛需求。 5. 供水可靠：4台18.5KW户外集成泵站（含恒压变频+自动反冲洗过滤），保障全线供水。 6. 低功耗控制：直流电磁阀（9V）适配无线控制，电池供电可持续运行 7. 景观友好：地埋式阀门箱+弹出式喷头，不影响道路景观和交通安全。 8. 长期服务：沁田公司持续供货保障，体现项目全周期服务能力。
十、总结 新泉州东站站前广场及市政配套工程市政道路绿化灌溉系统，是市政道路绿化智慧灌溉的典型案例。沁田公司采用户外集成泵站（恒压变频+自动反冲洗过滤） + LoRa无线智能灌溉控制 + 直流电磁阀 + 双模式灌溉（滴灌+喷灌） + 土壤传感器联动的完整技术路线，为泉州东站市政道路绿化打造了一套高效、智能、节水、省工的灌溉解决方案。
|
