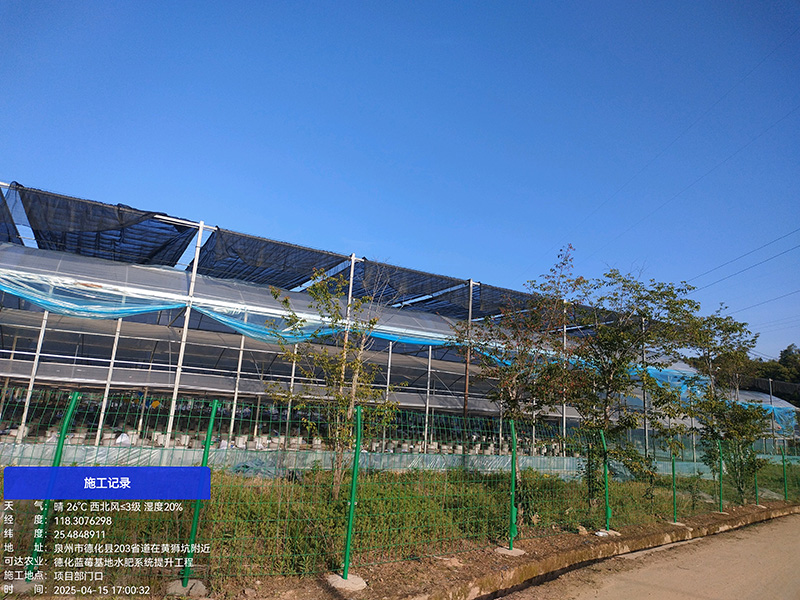

德化蓝莓基地水肥系统提升改造工程一、项目概述 项目名称 德化蓝莓基地水肥系统提升改造工程 项目地点 福建省泉州市德化县 项目类型 蓝莓种植水肥一体化灌溉系统（含93.6亩+预留100亩） 现有规模 连栋温室5座，总面积62,438平方米（约93.6亩） 蓝莓种植量 39,000株 后期规划 新建温室约100亩 日需肥水 峰值约156吨 灌溉总流量 156m³/h 轮灌区数量 14个，每次同时开启6个轮灌区
二、项目背景与需求 德化蓝莓基地是泉州可达农业科技发展有限公司的重点蓝莓种植项目，采用连栋温室进行设施化种植。传统灌溉方式存在以下问题： -水肥不同步：传统施肥与灌溉分离，肥料利用率低 -人工成本高：大面积蓝莓种植需要大量人工进行灌溉施肥 -管理粗放：无法实现分区、分时、分作物的精准灌溉 -水源过滤不足：井水水质不稳定，需完善的过滤系统 -扩展需求：后期规划新增100亩，需预留容量 -蓝莓需水特性：蓝莓根系浅，对水分和pH值要求较高，需精准滴灌
三、解决方案总体架构 本项目采用蓝莓专用精量施肥机+无线智能灌溉控制系统+双级自动反冲洗过滤+滴箭套装精准灌溉的综合解决方案，实现从水源取水、过滤净化、精准配肥、恒压输送到田间灌溉的全流程自动化、智能化管理。
系统架构
井水 → 150m³蓄水池（2个）→ 恒压变频泵 → 自动反冲洗砂石过滤器 ↓ 自动反冲洗叠片过滤器（120目） ↓ 蓝莓专用精量施肥机（4肥1酸，900L/h吸肥量，100m³/h配肥效率） ↓ 433M无线通信（4.5KM可视距离）→ QT-VW128无线编码器模块 ↓ 无线解码器（太阳能2W+锂电池，低功耗，连续工作≥40天） ↓ DN50电磁减压阀（14个，配直流DC9V电磁头） ↓ PE/PVC-U给水管网（De160/110/90/63/50/32/25） ↓ 四通滴箭套装（配4L压力补偿滴头，带防滴漏功能） ↓ 蓝莓根系（39,000株） ↓ 手机APP/PC端远程控制 + API端口（物联网大数据共享）
四、核心设备清单
1. 水源与泵站系统 蓄水池 150立方米 个 2 水源调蓄 保障旱季供水稳定 恒压变频泵 配套 套 1 水源取水加压 恒压供水，按需启停，节能30%以上
2. 过滤系统 自动反冲洗砂石过滤器： 配套 去除水中泥沙杂质， 自动反冲洗，免人工清理，适合井水水源。 自动反冲洗叠片过滤器： 过滤精度120目，精细过滤，保护滴头 ，自动反冲洗，过滤精度高，保障滴头不堵塞。
3. 施肥系统（核心亮点） 蓝莓专用精量施肥机：精准配肥施肥，蓝莓专用配方，4肥1酸通道。 肥料通道 ： 多元素同步供给， 满足蓝莓不同生长期营养需求。 酸通道 ： 蓝莓喜酸性土壤，精准调节pH。 单通道吸肥量 ：大流量吸肥 满足大面积快速配肥需求 。 配肥效率 ： 高效配肥，快速响应灌溉需求。 母液桶：储存肥料母液 大容量，满足批量配肥 。
4. 无线智能灌溉控制系统
无线编码器模块 ： 无线信号编码传输 ， DC24V供电，可接入128个站点 。 无线通信频率： 无线信号传输 ， 传输距离4.5KM（可视距离），穿透力强 。 无线解码器 ： 接收无线信号，驱动电磁阀， 太阳能（2W）+锂电池供电。 无线解码器功耗： 低功耗，2mA ， 超低功耗 ， 连续工作不低于40天 。 GP立杆 ：无线解码器安装支架 ， 安装高度距地面≥2米，四周无遮挡 。 联网方式 ： 施肥机联网 ， 三种联网方式可选 。 远程控制 ： 手机APP/PC端 ， 远程配肥及灌溉控制 ， 随时随地管理。 API端口 ：可开通 ， 物联网大数据共享 ， 实现控制权限共享 。
5. 电磁阀与阀门 电磁减压阀：内螺纹接口，分区管路远程控制+减压 ，每个电磁阀管控一个独立轮灌区。 电磁头：直流DC9V，电磁阀驱动，低功耗直流设计。 检修球阀：电磁阀前端检修控制 便于维护 空气阀：管道排气 防止气锁 压力表：监测管道压力 实时监控 自动排气阀 ：管网高处排气 ， 每隔400米或管网高处安装。
7. 田间灌水器 四通滴箭套装 ： 蓝莓根部精准灌溉 ， 每株蓝莓配置一套。 压力补偿滴头 ： 精准滴灌 ， 每套含首尾各一个。 防滴漏功能： 防止停水后滴漏 避免根系积水，保障蓝莓健康。
六、项目关键技术亮点

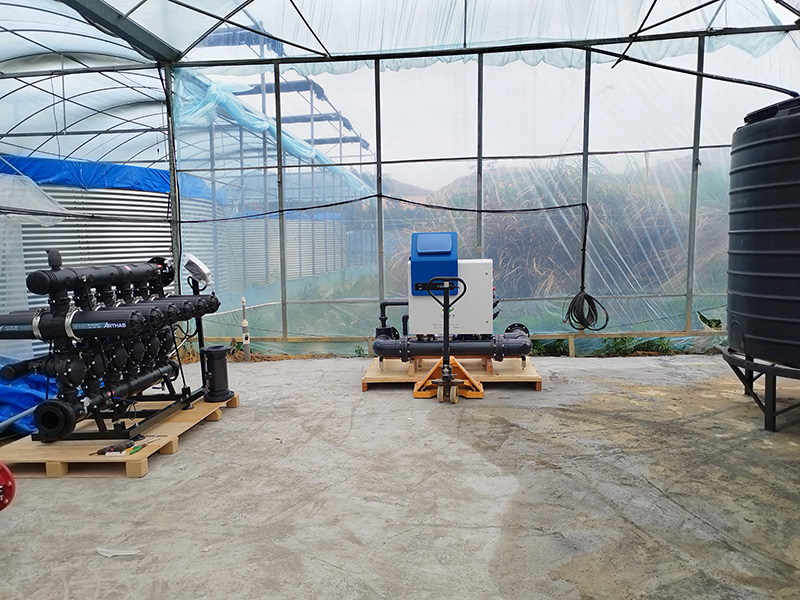

1. 蓝莓专用精量施肥机（核心亮点） 蓝莓专用精量施肥机：专为蓝莓种植定制。 -4肥1酸通道：四个肥料通道+一个酸通道，满足蓝莓多元素营养需求。 -单通道吸肥量900L/h：大流量吸肥，快速响应配肥需求。 -配肥效率100m³/h：高效配肥，满足大面积灌溉需求。 -EC/pH自动调节：实时监测肥液电导率和酸碱度，自动调节配比。 -5个5000L母液桶：大容量母液储存，保障批量配肥。 -WIFI/WAN/4G三种联网方式：灵活联网，适应不同场地条件。 -手机APP/PC端远程控制：随时随地管理配肥及水肥一体化灌溉。 -API端口可开通：实现物联网大数据及控制权限共享。
2. 433M无线智能灌溉控制系统 无线编码器模块：可接入128个站点，满足大规模扩展需求。 -433M无线通信：传输距离4.5KM（可视距离），穿透力强，信号稳定。 -无线解码器：太阳能（2W）+锂电池供电，免市电、免布线。 -超低功耗设计：2mA待机电流，连续工作不低于40天。 -GP立杆安装：安装高度距地面≥2米，四周无遮挡，信号最优。

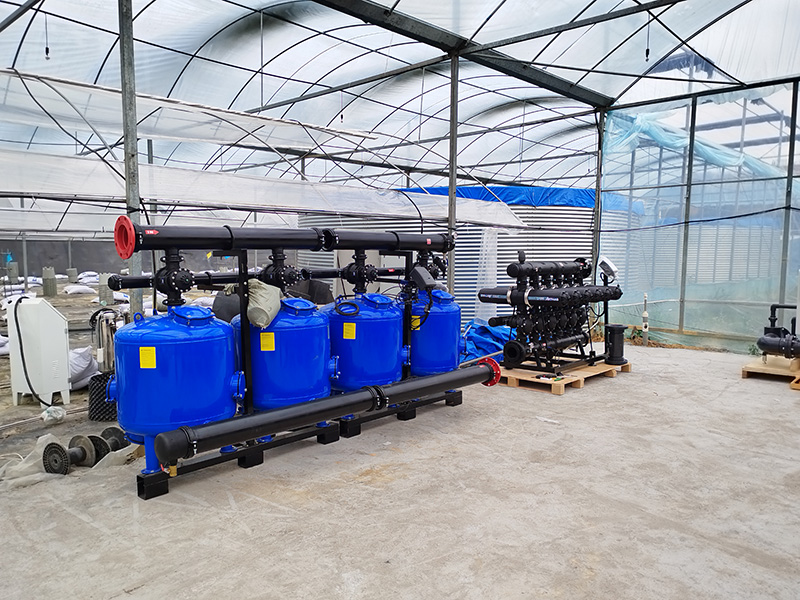

3. 双级自动反冲洗过滤系统 -砂石过滤器：去除水中泥沙、悬浮物，适合井水水源。 -叠片过滤器（120目）：精细过滤，保障滴头不堵塞。 -自动反冲洗：压差或时间控制自动清洗，免人工维护。 -双级过滤：砂石+叠片组合，过滤精度层层递进，水质保障更可靠。
4. 压力补偿滴头技术
-78,000个压力补偿滴头（4L/h）：每株蓝莓配置2个 -压力补偿功能：在长距离或高落差地块中，首末端出水量一致 -适合蓝莓种植：4L/h流量，满足蓝莓浅根系需水特性 -防滴漏功能：停水后自动关闭，避免根系积水，保障蓝莓健康

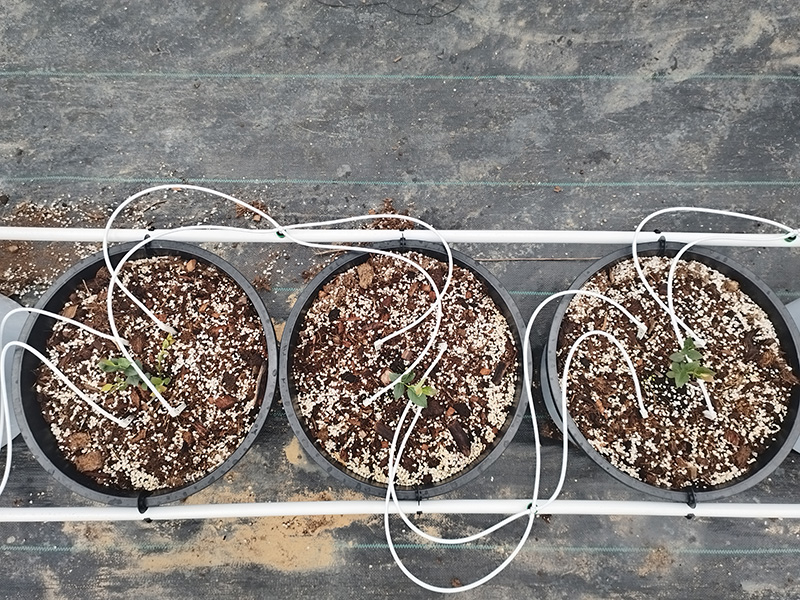

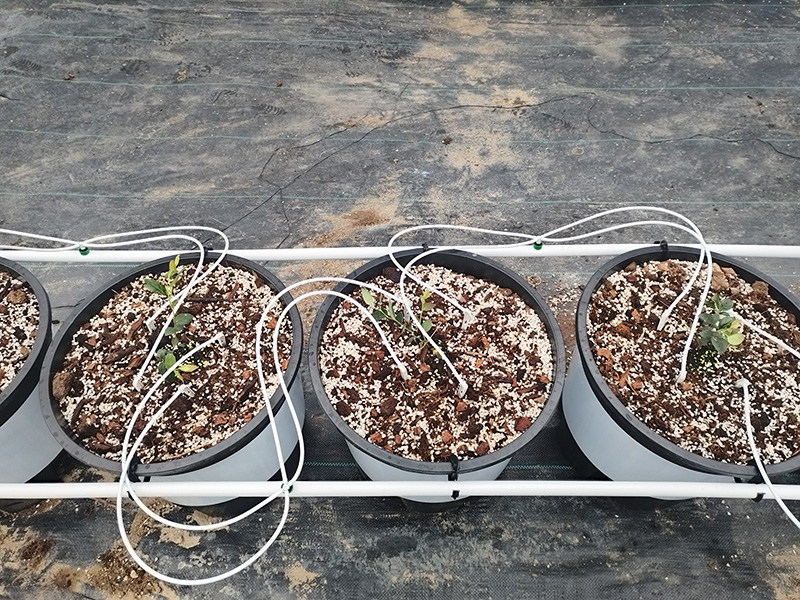

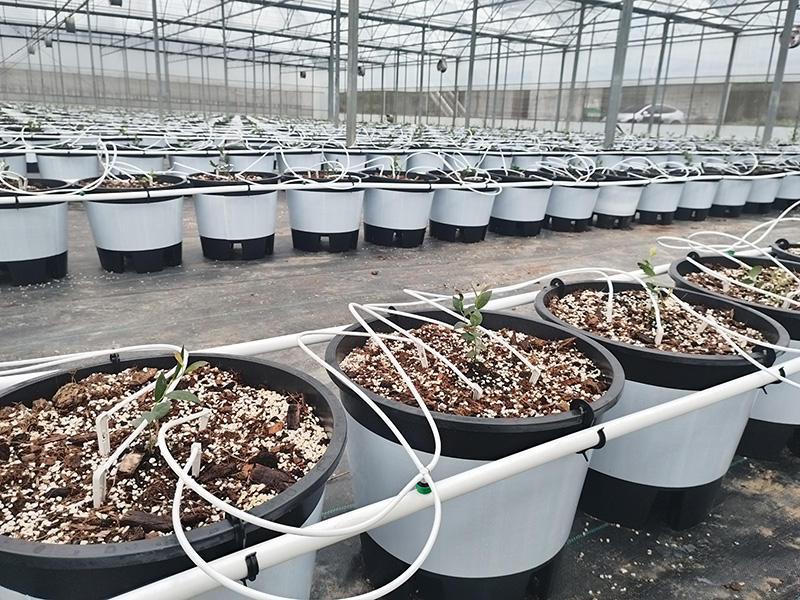

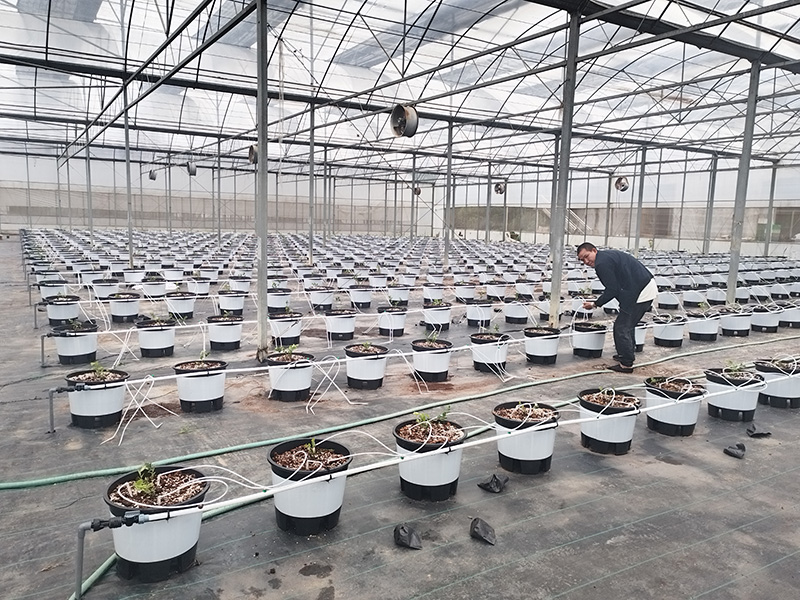

5. 四通滴箭套装设计 四通滴箭套装：每株蓝莓配置一套。 -每套4支滴箭：四向出水，均匀覆盖蓝莓根部区域。 -首尾各一个滴头：双滴头设计，灌溉更均匀，冗余保障。 -组合翻盖式定植管：便于换苗和清洗。
6. 恒压变频供水系统 -恒压变频泵：自动调节水泵转速，保持管道压力恒定。 -2个150m³蓄水池：总蓄水300m³，保障旱季供水。 -节能运行：按需供水，比传统工频泵节能30%以上。

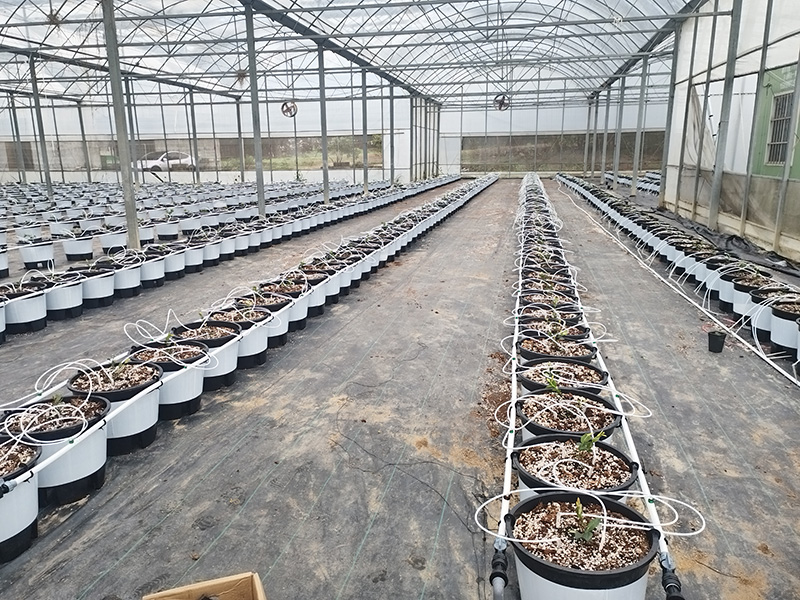

7. 科学轮灌区设计 -14个轮灌区：根据蓝莓种植区域科学划分 -每次同时开启6个轮灌区：平衡供水效率与管道承载能力 -灌溉总流量156m³/h：满足3.9万株蓝莓峰值需水 -DN50电磁减压阀：每个分区独立控制，带减压功能
8. 完善的管道保护系统 -自动排气阀（2寸）：管网高处安装，每隔400米或高处设置，防止气锁。 -泄水阀门（2寸）：主管最低处安装，冬季或检修时排空管道。 -检修球阀：电磁阀前端安装，便于维护。 -空气阀+压力表：每个轮灌区配置，实时监控运行状态。 -过路套管：过路处加大两个规格以上，保护管道。
9. 预留二期容量 -无线编码器可接入128个站点：当前仅用14个，预留114个扩展能力 -后期规划约100亩：系统整体设计，无缝扩展。 -施肥机配肥效率100m³/h：满足当前及后期需求。
七、施工安装要点
八、项目成效 1.精准水肥供应：蓝莓专用精量施肥机+压力补偿滴头，水肥直达蓝莓根部，肥料利用率提升30%以上 2.无线智能控制：433M无线通信+太阳能解码器，无需布线、无需市电，大幅降低施工成本和难度 3.远程管理便捷：手机APP/PC端远程控制配肥及灌溉，随时随地管理 4.节水节能：滴灌精准灌溉+恒压变频控制，节水50%以上，节能30%以上 5.水质保障：砂石+叠片双级自动反冲洗过滤，保障滴头不堵塞 6.蓝莓健康生长：压力补偿滴头+防滴漏功能，保障蓝莓浅根系健康 7.扩展灵活：系统预留二期容量，无缝扩展至约200亩 8.物联网兼容：可开通API端口，实现大数据共享及控制权限集成
九、总结 德化蓝莓基地水肥系统提升改造工程，是蓝莓种植领域智慧水肥一体化的典型案例。沁田公司采用蓝莓专用精量施肥机（4肥1酸） +433M无线智能灌溉控制系统 +太阳能无线解码器 +双级自动反冲洗过滤 +四通滴箭套装（压力补偿滴头+防滴漏） 的完整技术路线，为德化蓝莓基地打造了一套高效、智能、节水、省工的蓝莓种植水肥一体化解决方案。
|
