平和县花山溪流域山水林田湖草生态保护修复项目

一、项目概述

 项目名称： 平和县花山溪流域山水林田湖草生态保护修复项目

 项目地点： 福建省漳州市平和县花山溪流域

 项目类型： 大面积果园水肥一体化灌溉系统

 施实时间：  2023年7月

 二、项目背景与需求

平和县花山溪流域山水林田湖草生态保护修复项目是国家级生态保护修复重点工程，旨在恢复流域生态环境，提升区域水土保持能力。项目涉及大面积蜜柚果园的灌溉系统建设，面临以下需求：

- 生态修复优先：灌溉系统需与生态保护修复理念相协调

- 覆盖面积大：流域内大面积蜜柚果园需统一灌溉管理

- 水源多样：需建设蓄水设施，保障旱季供水

- 水肥一体化：蜜柚种植需精准水肥管理，提高品质，减少面源污染

- 地形复杂：山地果园，高差大，需减压阀和压力补偿技术

- 智能管理：需实现自动化、智能化灌溉控制

 三、解决方案总体架构

本项目采用智能水肥一体化设备+恒压变频供水+伯尔梅特减压阀+压力补偿滴灌的综合解决方案，实现花山溪流域生态修复区大面积果园的精准水肥一体化管理。

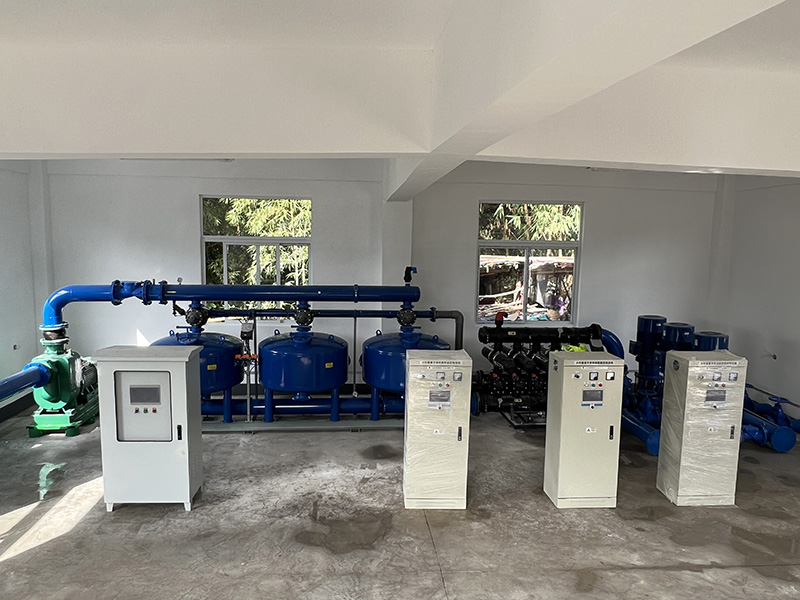

 系统架构

水源（山涧/水库）→ 镀锌帆布水池 → 自吸离心水泵/管道泵

                                    ↓

                    手动反冲洗组合过滤设备/离心式砂石过滤器

                                    ↓

                    恒压变频控制柜（15KW）+ 智能水肥一体化设备

                                    ↓

                    伯尔梅特减压阀（6寸/4寸/3寸）→ BERMAD直流电磁阀

                                    ↓

            PE给水管网（DE160/110/90/63/50/32/20，超350,000米）

                                    ↓

            ┌───────────────────────┼───────────────────────┐

            ↓                       ↓                       ↓

        软管套装                无桥架喷头              压力补偿滴头

      （83,415套）            （83,415个）            （83,415个）

                                    ↓

                        水表（DE40/DE50，343台）→ 分区计量

                                    ↓

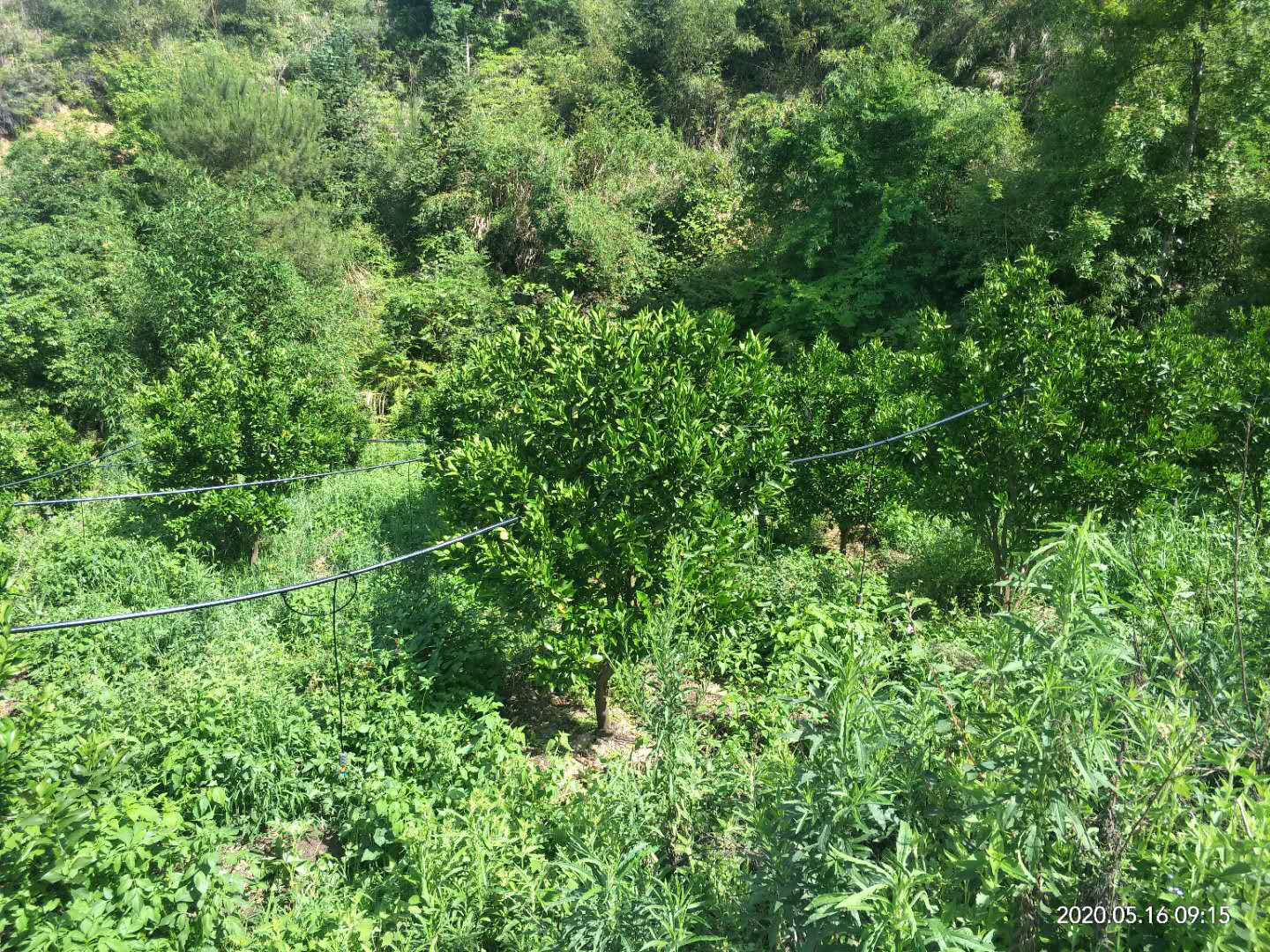

                    花山溪流域生态修复区蜜柚果园

```

 四、核心设备清单

 1. 过滤与首部系统

  离心式砂石过滤器  ：  去除泥沙  离心分离，适合含沙水源

 自动反冲洗砂石过滤器  ： 自动过滤  自动反冲洗，双罐设计

 3. 水泵与控制系统

 自吸离心水泵 ：水源取水，  自吸功能，适应浅水源 。

 管道泵 ：加压输送 ， 大流量，适配主管网 。

 恒压变频控制柜 ： 恒压供水 ， 节能30%以上，485通讯 。

 无线液位补水控制柜： 自动补水控制 ， 无线液位监测，自动控制补水 。

 配电箱恒压变频智能控制系统：  电力控制 ， 手机智能APP控制端，压力感应，智能流量，液位感应。

 4. 智能水肥系统

 智能水肥一体化设备：  含比例施肥器，电磁阀，控制器，网关，不锈钢配肥桶，单向阀  ， 精准水肥管理 ， 可控5个片区，有线控制，3通道施肥装置 。

 可调比例式施肥器 ： 口径1-1/4，可调比例0.2%-2.5%，流量0.11-10.3m³/h，精确比例调节 。

 5. 减压阀与电磁阀

 减压阀 ： 6寸，法兰接口，工业级品质 。

 减压阀  4寸，法兰接口，承压10KG， 中压减压 ，稳定可靠。

  直流电磁阀 ：直流脉冲，法兰接口，尼龙材质，BERMAD ，分区远程控制 ，直流脉冲，低功耗

 6. 田间灌水系统

 软管套装（新料） ： 实现 蜜柚根部精准灌溉 。

 无桥架喷头：   树冠下微喷  雾化效果好，覆盖均匀 。

 压力补偿滴头   精准滴灌 ， 压力补偿技术 。

 七、项目关键技术亮点

 1. 减压阀系统

- 减压阀：

- 法兰接口，承压10KG：适配大口径主管网

- 分级减压：根据山地果园高差，分级减压，保障下游压力稳定

 2. 压力补偿滴头

-

- 压力补偿功能：在花山溪流域山地果园中，首末端出水量一致

- 适合蜜柚灌溉：12L/h大流量，满足成年蜜柚树需水量

- 抗堵塞性能好：进口品牌，品质可靠

 3. 智能水肥一体化设备

- 3通道施肥装置：多通道独立施肥

- 可控5个片区：有线控制，分区管理

- 含比例施肥器、电磁阀、控制器、网关、不锈钢配肥桶

- 美国多美滴比例式施肥器（2台）：可调比例0.2%-2.5%，精确配肥

 4. 恒压变频智能控制系统

- 15KW恒压变频控制柜 + 7.5KW配电箱

- 手机智能APP控制端：远程监控和控制

- 压力感应、智能流量、液位感应：全自动运行

- 网卡2年流量费：保障远程通讯

- 485通讯：与DN150远程流量计及压力变送器联动

 5. 多级过滤系统

- 反冲洗组合过滤设备：6台4寸组合，流量170m³/h

- 离心式砂石过滤器（150目）：去除泥沙

- 自动反冲洗砂石过滤器（80mu，双罐）：自动反冲洗，免人工维护

- 三级过滤：保障滴头不堵塞

 八、项目成效

1. 超大面积覆盖：354公里PE管+83,415套滴灌套装，覆盖花山溪流域生态修复区大面积蜜柚果园

2. 精准水肥管理：智能水肥一体化设备+约翰迪尔压力补偿滴头，水肥直达蜜柚根部，减少面源污染

3. 压力稳定：22个伯尔梅特减压阀分级减压，保障山地果园首末端压力稳定

4. 智能控制：手机APP远程控制+恒压变频+液位感应，全自动运行

5. 节水节能：滴灌精准灌溉+变频恒压控制，节水50%以上，节能30%以上

6. 水质保障：三级过滤系统，保障83,415个滴头不堵塞

7. 精细计量：343台水表分区计量，便于用水管理和成本核算

8. 生态友好：灌溉系统与生态保护修复理念相协调，减少农业面源污染

 九、总结

平和县花山溪流域山水林田湖草生态保护修复项目，是国家级生态保护修复工程+大面积果园水肥一体化的标杆案例。沁田公司采用减压阀系统 + 压力补偿滴头 + 智能水肥一体化设备 + 恒压变频智能控制 + 三级过滤系统 + 大规模PE管网的完整技术路线，为花山溪流域生态修复区打造了一套高效、智能、节水、生态友好的大面积果园灌溉解决方案。
