海沧竹栏山采石场生态修复灌溉工程

一、项目概述

 项目要素  详细信息

项目名称  海沧竹栏山采石场生态修复灌溉工程

项目地点  福建省厦门市海沧区

项目类型  矿山生态修复 + 智慧灌溉

供货周期  2019年9月 - 2022年11月

 二、项目背景与需求

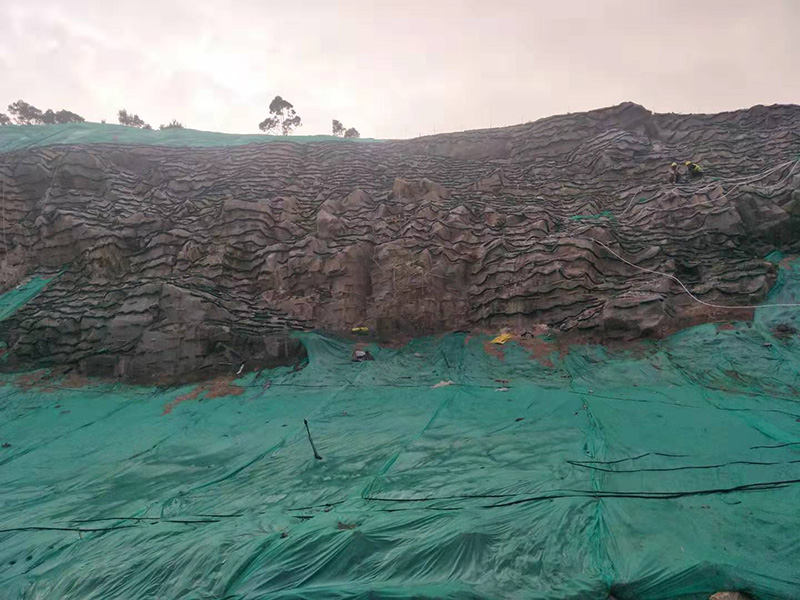

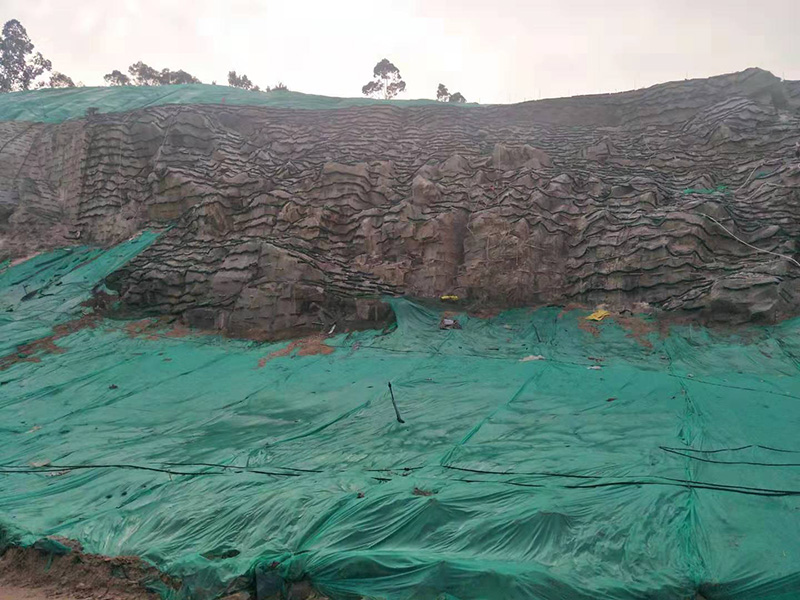

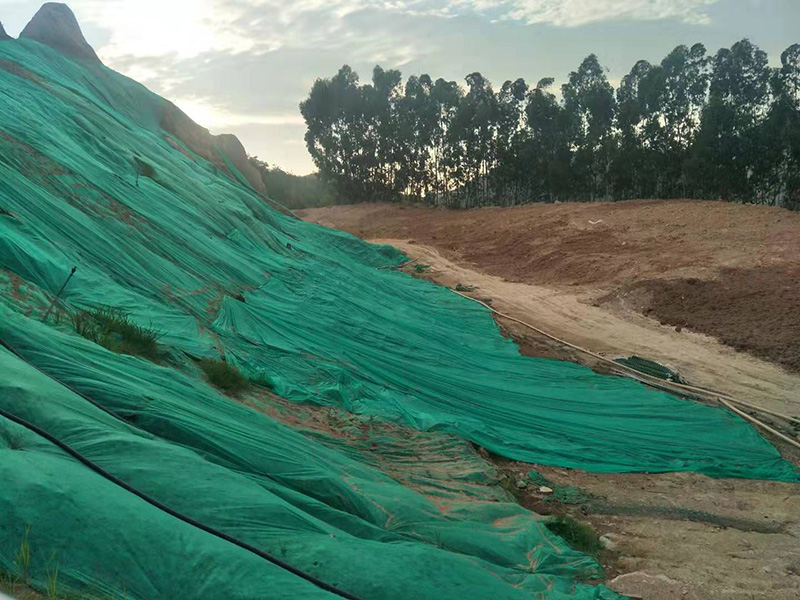

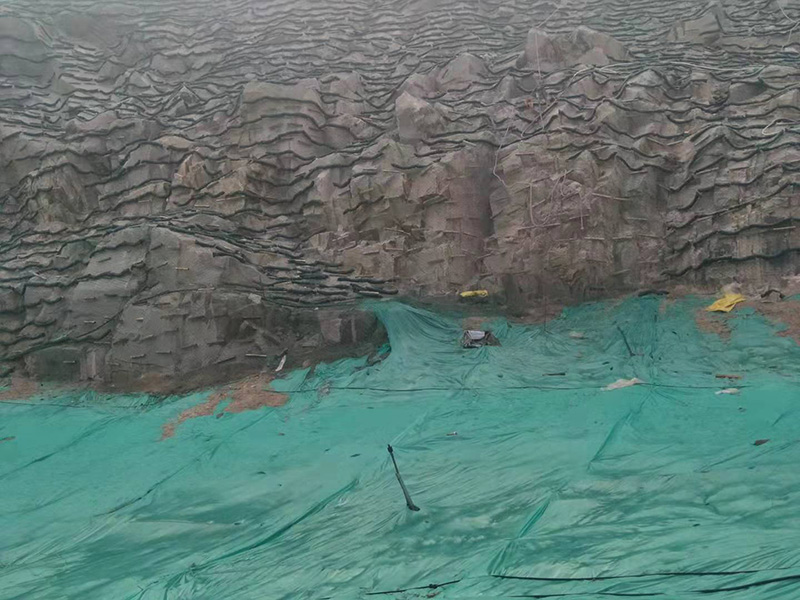

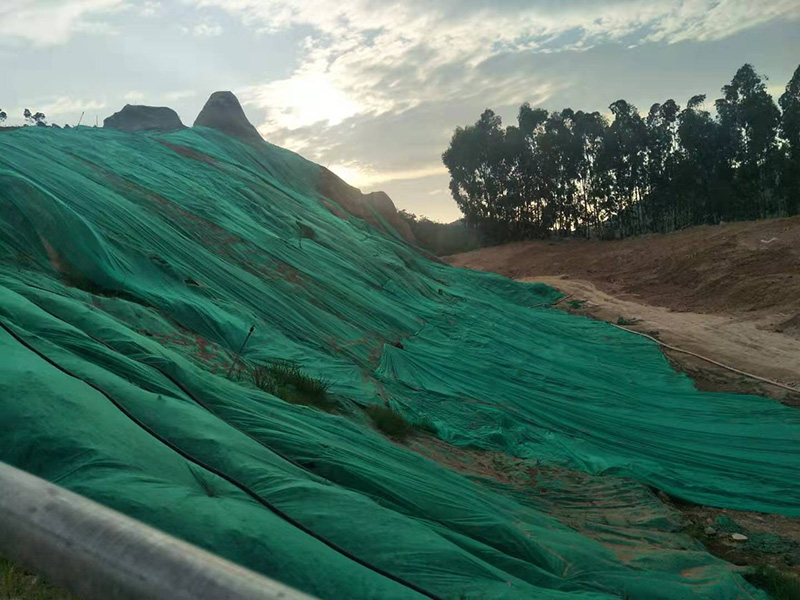

竹栏山采石场是厦门市海沧区的一处历史遗留矿山，长期开采导致山体破损、植被破坏、水土流失严重。为修复生态环境，相关部门启动了竹栏山采石场生态修复工程，其中灌溉系统是保障植被成活的关键基础设施。

核心挑战：

-地形复杂：采石场坡面陡峭、岩石裸露，传统灌溉难以实施

-水源匮乏：矿山区域无市政供水，需自建取水系统

-植被多样：修复区域需种植多种乔灌木和地被植物

-电力困难：偏远矿山区域供电不便，需低功耗或太阳能方案

-生态敏感：灌溉系统需与生态修复理念相协调

-长期运维：植被恢复期需持续灌溉保障

 三、解决方案总体架构

本项目采用太阳能无线控制系统+恒压变频泵站+微喷滴灌组合的综合解决方案，核心采用干电池控制器+太阳能供电，实现矿山生态修复区域的远程、低功耗、自动化灌溉。

 系统架构

水源（蓄水池/山泉）→ 管道泵/离心水泵 → 叠片过滤器 → 恒压变频控制柜

                                                    ↓

                           PE主管网（DE110/90/63/50/20）

                                                    ↓

              ┌─────────────────┼─────────────────┐

              ↓                 ↓                 ↓

       旋转微喷头          G形旋转喷头        塑料铜芯喷头

     （地被/灌木区）      （坡面/开阔区）      （雾化/精细区）

                                                    ↓

                         太阳能无线控制器 +（太阳能板）

                                    ↓

                              远程控制/自动灌溉

 四、核心设备清单

 1. 泵站与控制系统

恒压变频控制器 ： 水泵变频恒压控制  节能运行，压力恒定 。

管道泵： 局部加压/备用  上海金沪泵业，品质可靠。

离心水泵 ：水源取水  大流量，适合远距离输送。

潜水泵  ：深井/蓄水池取水  潜水安装，不占用地表。

过滤系统： 水质过滤， 保护喷头不被堵塞 。

控制系统：集中控制 ，实现自动化运行。

 2. 太阳能无线控制系统（核心亮点）

干电池控制器： 无线阀门控制  干电池供电，无需布线 。

太阳能板 ：为控制器供电  太阳能充电，免维护 。

单站无线控制器 ： 单站无线阀门控制  适用于偏远分区 。

网关：无线信号传输  实现远程通讯。

总控/分控 ：  系统集中管理  分区分级控制

电动阀门 ：  管路自动控制  与无线控制器联动

 3. 过滤与保护设备

叠片过滤器：120目  2台  过滤水中杂质  过滤精度高，可拆卸清洗 。

阀门箱  ： 保护控制器和阀门  PP材质耐腐蚀，埋地安装。

铜内丝闸阀 ：  手动控制管路  铜材质耐腐蚀 。

PVC-U止回阀  ：  防止水倒流  保护水泵 。

 4. 灌溉末端设备

旋转微喷头： 地被、灌木区微喷  雾化效果好，覆盖均匀 。

G形旋转喷头 ：  坡面、开阔区灌溉，  旋转喷洒，覆盖范围。

塑料铜芯喷头：  精细雾化灌溉 ， 纯铜螺丝，可调角度 。

旋转微喷头：  中距离微喷 ， 金黄色喷嘴，标识清晰 。

喷头壳体 ：  地埋式散射喷头 ， 隐藏式设计，不影响景观。

射线喷嘴  ：长距离扇形喷洒  ，射程9.1米，角度可调 。

地埋旋转喷头 ：大面积草坪灌溉 ，射程5-9米，角度40-360° 。

一字形喷头  1.9mm喷嘴  200个  线性喷洒  适合条形区域

  六、项目关键技术亮点

 1. 太阳能无线控制系统（核心亮点）。

-干电池控制器 +太阳能板：采用无线控制技术。

-无需市电：干电池供电+太阳能充电，适合矿山等无电区域。

-免布线：无线信号传输，大幅降低施工难度和成本。

-单站无线控制器：支持压力开关和雨量传感器联动。

-适用于偏远、分散的灌溉分区：完美适配采石场复杂地形。

2. 恒压变频泵站系统

-恒压变频控制器/控制柜（11KW/15KW）

-水泵（管道泵+离心水泵+潜水泵，功率5.5-15KW）。

- 实现恒压供水，保障远距离、高落差管网的稳定压力。

-节能运行：变频控制，按需启停，降低能耗。

 3. 多层级过滤保护

-叠片过滤器（2.5寸，120目）：过滤水中杂质，保护喷头。

-过滤系统（1套）：水源端集中过滤。

-止回阀+闸阀：防止水倒流，便于检修。

 4. 多样化微喷灌水器

-旋转微喷头：适合地被、灌木区，雾化效果好。

-G形旋转喷头：适合坡面、开阔区，旋转喷洒覆盖均匀。

-塑料铜芯喷头：雾状可调，适合精细灌溉区域

-喷头壳体+MP3000射线喷嘴：长距离扇形喷洒，射程9.1米。

-K-RAIN地埋旋转喷头：射程5-9米，适合大面积草坪。

 5. 无线远程管理

-网关+总控/分控系统：实现分区分级控制。

-浮球液位开关：自动控制蓄水池水位，防止水泵空转。

-支持压力开关和雨量传感器：按需灌溉，节水节能。

 6. 适应矿山特殊环境

-耐腐蚀材料：PE管材、铜阀门、不锈钢接头，适应矿山水质。

-地埋式设计：阀门箱、PE管路埋地，不破坏生态修复景观。

-低功耗设计：太阳能+干电池，无需市电接入。

 七、项目成效

1.生态修复保障：灌溉系统为竹栏山采石场植被恢复提供了稳定的水源保障

2.无电区域覆盖：太阳能无线控制系统解决了矿山区域无市电的难题

3.节水节能：微喷灌技术+变频恒压控制+传感器联动，节水30%以上

4.施工便捷：无线控制免布线，大幅降低矿山复杂地形的施工难度

5.长期稳定运行：2019-2022年持续供货和维护，系统运行可靠

6.技术示范：成为厦门市矿山生态修复灌溉系统的技术示范项目

 八、总结

海沧竹栏山采石场生态修复灌溉工程，是矿山生态修复+智慧灌溉的典型案例。沁田公司采用太阳能无线控制系统 +恒压变频泵站 +多样化微喷灌水器，为采石场生态修复项目打造了一套无需市电、免布线、低功耗的智慧灌溉解决方案。
