小光山矿山生态修复灌溉系统工程一、项目概述 项目名称 小光山矿山生态修复灌溉系统工程 灌溉设备供应商 厦门沁田灌溉园艺设备有限公司 项目类型 矿山生态修复无线智能灌溉系统

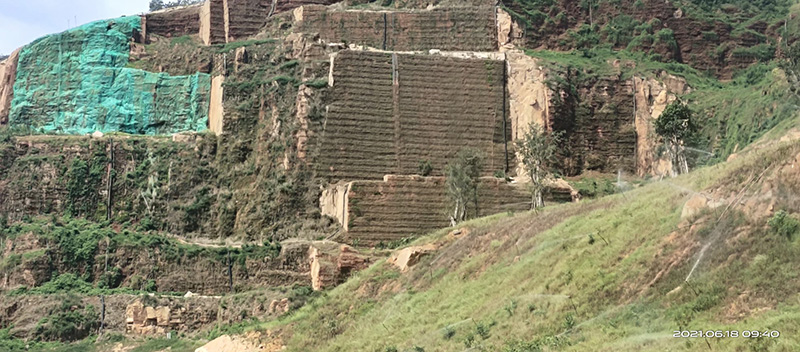

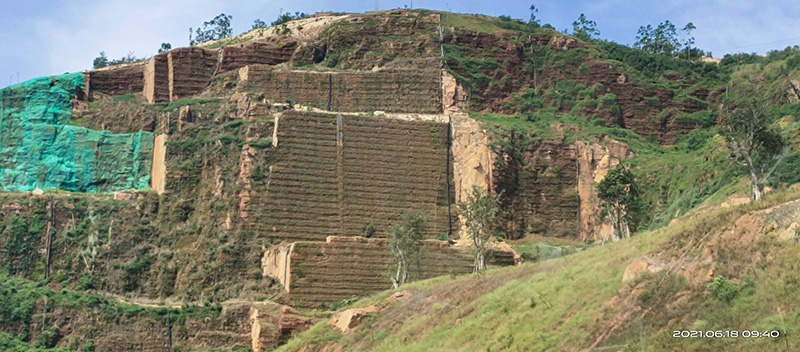

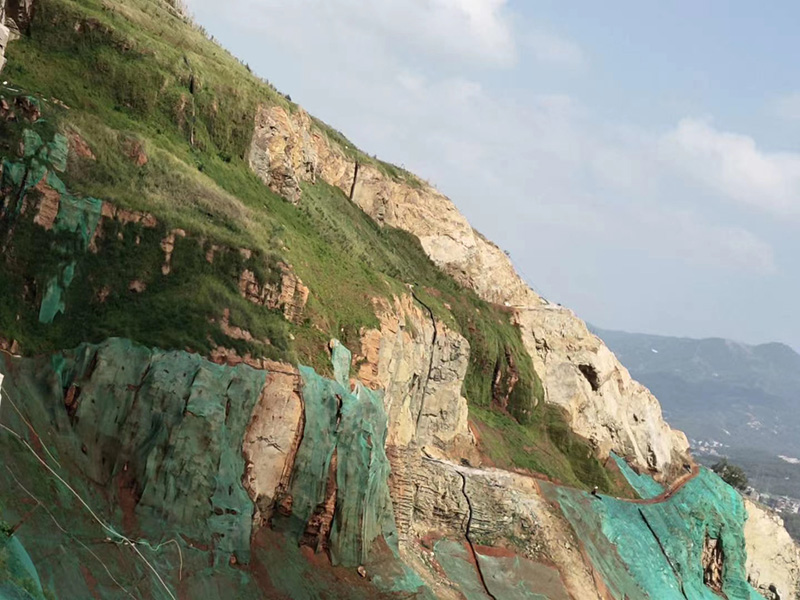

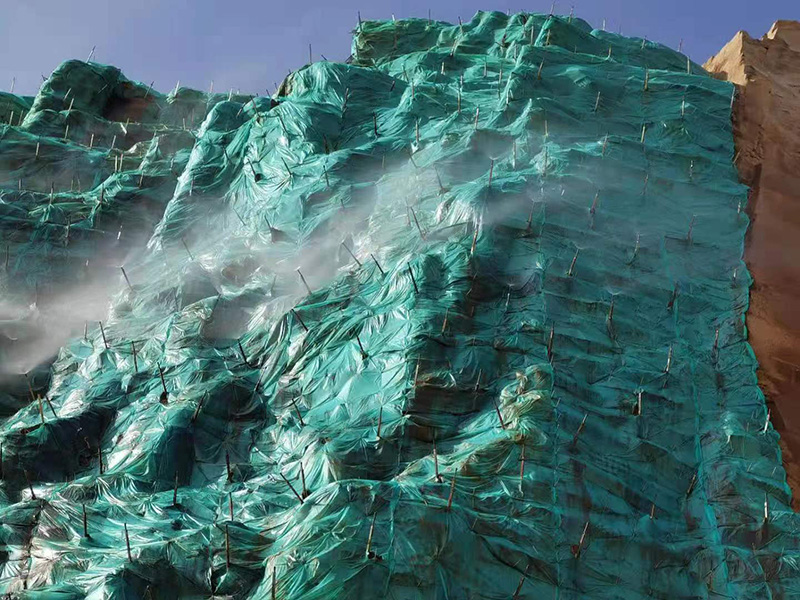

二、项目背景与需求 小光山是厦门市海沧区的一处历史遗留矿山，长期开采导致山体破损、植被破坏、水土流失严重。为修复生态环境，启动了小光山矿山生态修复工程。灌溉系统面临以下挑战： - 无市电接入：矿山区域偏远，无市电供应 - 无网络信号：偏远矿区无有线网络覆盖 - 地形复杂：坡面陡峭、岩石裸露，传统灌溉难以实施 - 长期运维：植被恢复期需持续灌溉保障 - 智能管理：需远程监控和控制，降低运维成本
三、解决方案总体架构 本项目采用干电池控制器+太阳能无线控制器+恒压变频泵站的综合解决方案，核心采用干电池控制器和无线智能灌溉系统，实现矿山生态修复区域的低功耗、免市电、远程化灌溉管理。
系统架构 ` 水源 → 立式多级离心泵/潜水泵/管道泵 → 恒压变频控制器/控制柜 ↓ 叠片过滤器 → 过滤系统 ↓ ┌───────────────────────┼───────────────────────┐ ↓ ↓ ↓ 干电池控制器方案 太阳能无线方案 手机APP远程控制 （中控系统软件） ↓ ↓ ↓ 直流电磁阀 直流电磁阀 中控系统+调试费 （2寸/3寸伯尔梅特） （2寸/3寸） ↓ ↓ ↓ 阀门箱 阀门箱 ↓ ↓ ↓ 矿山生态修复区植被灌溉 ```
四、核心设备清单
1. 控制系统 单站干电池控制器： 单站阀门无线控制 ， 干电池供电，无需市电，免布线 。 单站无线控制器：支持压力/雨量开关 ， 单站无线阀门控制 ， 太阳能供电，无线传输 。 雨量传感器 ： 雨天自动停止灌溉， 与HPWAN联动。 太阳能板：无线电池控制器配套， 为HPWAN控制器供电 ， 太阳能充电，免维护 。 中控系统软件： 主机调试+软件， 系统远程管理 ， 手机APP控制 。 手机控制系统：手机APP远程控制， 随时随地管理灌溉 。 中继模块 ： 无线信号中继 ， 扩展无线覆盖范围 。
2. 电磁阀与保护设备 直流电磁阀：9V直流，带流量调节， 分区管路远程控制 ， 直流低功耗，适配干电池/太阳能控制 。 直流电磁阀 ：大流量分区控制 ，工业级品质 。 交流电磁阀：，2寸/1.5寸，分区管路控制， 交流24V 。

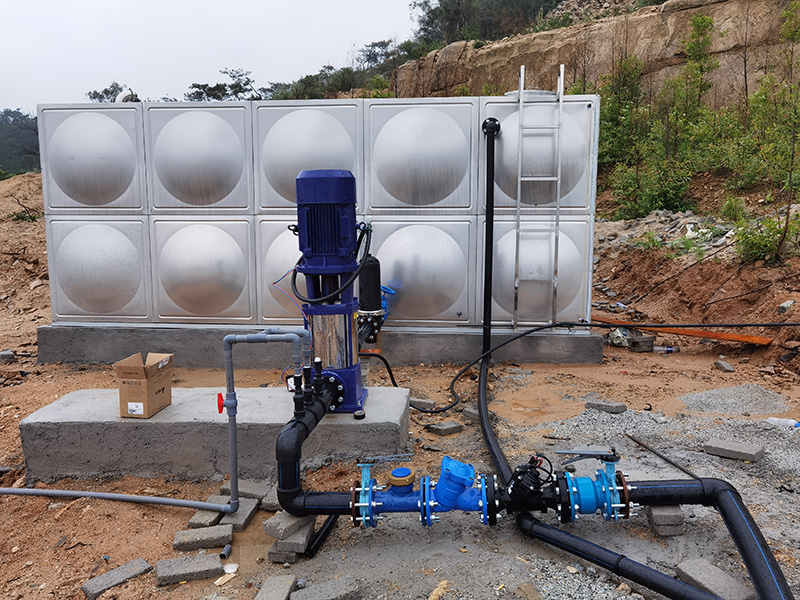

3. 泵站与控制系统 立式多级离心泵 ： 11KW，流量24m³/h，扬程84米， 水源取水加压 。 大流量高扬程。 立式多级离心泵： GDL，15KW，流量54m³/h，扬程56米， 水源取水加压。 大流量 。 恒压变频控制器： 11KW，水泵变频恒压控制 ， 节能30%以上 。 恒压变频控制柜： 15KW ， 水泵变频恒压控制。 恒压变频控制柜 ：7.5KW， 水泵变频恒压控制 ， 多功率配置 。 离心水泵 ： 22KW，流量80m³/h，扬程60米， 大流量取水 ， 22KW大功率。 离心水泵： 5.5KW，流量12.5m³/h，扬程50米 ，小流量取水 ， 5.5KW 。 管道泵： 11KW，流量46m³/h，扬程44米 ， 加压输送 ， DE90法兰接口 。 潜水泵 ： 4KW/2.2KW，流量65m³/h ， 深井/蓄水池取水， 潜水安装 。 叠片过滤器 ： 2.5寸/3寸/4寸，T型 ，过滤水中杂质 ，过滤精度120目。 过滤系统 ： 配套 ， 水质过滤 ， 配套电动阀门。 电动阀门： 配套 ， 自动控制， 与过滤系统联动 。 浮球阀 ： DN25，不锈钢材质， 自动控制水位， 纯机械结构。
七、项目关键技术亮点
1. 干电池控制器技术 - 美国雨鸟ESP 9V单站干电池控制器：1站，直流 - 无需市电：9V干电池供电，完美适配矿山无电区域 - 免布线：无线控制，大幅降低施工难度 - 超低功耗：单次电池更换可持续运行数月
2. 太阳能无线智能灌溉系统 - 单站无线控制器：支持压力开关或雨量开关传感器 - 太阳能供电组件（47套）：太阳能板+充电，无需市电 - GP立杆（47套）：2.7米碳钢烤漆，安装高度≥2米 - 雨量传感器（5个）：雨天自动停止灌溉 - 无线信号中继（42套）：扩展无线覆盖范围，解决矿山信号遮挡问题
3. 恒压变频泵站系统 - 13台恒压变频控制器/控制柜：功率覆盖7.5KW/11KW/15KW - 13台各类水泵：立式多级离心泵、离心水泵、管道泵、潜水泵 - 恒压供水：自动调节水泵转速，保持管道压力恒定 - 节能运行：按需供水，节能30%以上
4. 直流电磁阀系统 - 9V直流低功耗：适配干电池控制器和太阳能控制器 - 带流量调节功能：精准控制分区流量 - 工业级品质：伯尔梅特全球领先品牌
5. 多级过滤系统 - 7台叠片过滤器：2.5寸/3寸/4寸，过滤精度120目 - 4套过滤系统：含电动阀门联动 - 10个浮球阀：自动控制水位 - 水质保障：保护电磁阀和灌水器不堵塞
6. 手机APP远程控制系统 - 手机控制系统：配套手机APP远程控制 - 中控系统软件+调试费：系统集中管理 - 随时随地管理：查看灌溉状态、启停程序 - 无网络环境适配：通过中继模块扩展信号覆盖
八、项目成效
1. 无电区域全覆盖：115台干电池控制器+47套太阳能HPWAN，完美适配矿山无市电环境

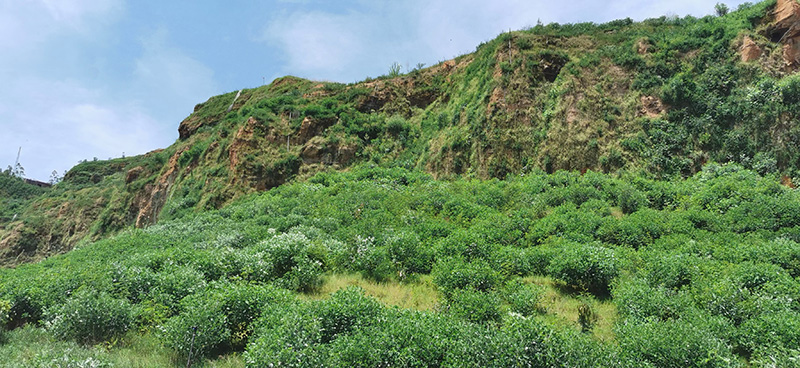

2. 无线免布线：干电池+太阳能无线控制，无需布线，大幅降低施工难度 3. 远程智能管理：手机控制系统+中控系统软件，随时随地远程控制 4. 信号无缝覆盖：中继模块，扩展无线覆盖，解决矿山信号遮挡问题 5. 供水可靠：恒压变频控制+13台各类水泵，保障矿山供水稳定 6. 水质保障：多级过滤系统+叠片过滤器，保障水质洁净 7. 设备保护：阀门箱全面保护，适应矿山恶劣环境 8. 生态修复：为小光山矿山植被恢复提供稳定灌溉保障
九、总结 小光山矿山生态修复灌溉系统工程，是矿山生态修复+无线智能灌溉的标杆案例。沁田公司采用美国干电池控制器 + 太阳能无线控制器 + 恒压变频泵站 + 直流电磁阀 + 手机APP远程控制的完整技术路线，为小光山矿山打造了一套无需市电、无需布线、远程可控的智慧灌溉解决方案。
|
