中交三航局厦门分公司码头及预制场喷淋养护系统工程一、项目概述 项目名称 中交三航局厦门分公司码头及预制场喷淋养护系统工程 灌溉设备供应商 厦门沁田灌溉园艺设备有限公司 项目类型 工业养护（码头预制梁板、管片堆场、混凝土构件）喷淋养护系统 覆盖区域 古雷港码头项目、翔安刘五店项目、闽侯管片场项目等
二、项目背景与需求 中交第三航务工程局有限公司厦门分公司是中交集团旗下重点施工企业，承担码头、桥梁、管片等大型混凝土构件的预制和生产任务。混凝土养护是保证工程质量的关键环节，传统人工洒水养护存在以下问题： - 养护不均匀：人工洒水难以保证全覆盖 - 用水浪费大：传统养护方式水资源浪费严重 - 人工成本高：需要大量人工进行洒水作业 - 养护质量不稳定：受人为因素影响大 - 远程控制需求：多个项目分布在不同地点，需远程管理
三、解决方案总体架构 本项目采用变频恒压供水+过滤保护+解码器/电磁阀控制+多样化喷头的综合解决方案，核心采用系列WIFI智能云控制器和恒压变频控制系统，实现码头预制梁板、管片堆场等工业养护区域的智能化、精准化、自动化喷淋养护管理。
系统架构
水源 → 叠片过滤器 → 变频恒压泵/立式多级离心泵 ↓ 恒压变频控制柜（ABB/伟创） ↓ 系列WIFI控制器 + 中控系统软件 + 4G流量卡 ↓ 解码器模块 + 单站解码器 + 遥控器 + 雨量传感器 ↓ 电磁阀（1.5寸/2寸/3寸/4寸）+ PE双活接球阀 ↓ ┌───────────────────────┼───────────────────────┐ ↓ ↓ ↓ 不锈钢扇形喷头 齿轮旋转喷头 不锈钢万向直流喷头 （2.0口径广角扇形） （射程32.5-50.3M） （1.5寸，DN40） ↓ ↓ ↓ 折射式铜喷头 I25地埋齿轮旋转喷头 五出口雾化喷头 （射程2.0-4.3M） （射程11.9-21.6M） （雾化养护） ↓ 镀锌钢管管网（DN40/DN50/DN65/DN100） + PVC-U给水管网 ↓ 古雷港码头/刘五店/闽侯管片场等养护区域 ```
四、核心设备清单
1. 泵站与控制系统 变频恒压多级泵： 1.8KW，流量10m³/h，扬程45米 ， 小流量恒压供水， 变频恒压，节能高效。 恒压变频控制柜 ： 水泵变频恒压控制， 节能30%以上，恒压供水 。 WIFI控制器：，8-54站，触摸屏，灌溉系统中央控制中枢， 智能云控制器，WIFI联网 。 解码器模块： 扩展控制器解码能力 与控制器配套 单站解码器 ： 接收解码信号，驱动电磁阀 单站独立控制 中控系统软件+调试 ： 系统集成调试， 确保系统稳定运行。 遥控器 ：现场无线遥控 ， 方便调试和应急操作。 雨量传感器 ：雨天自动停止， 节水节能。 无线WIFI模块 ： 控制器联网 ， 支持手机APP远程控制。

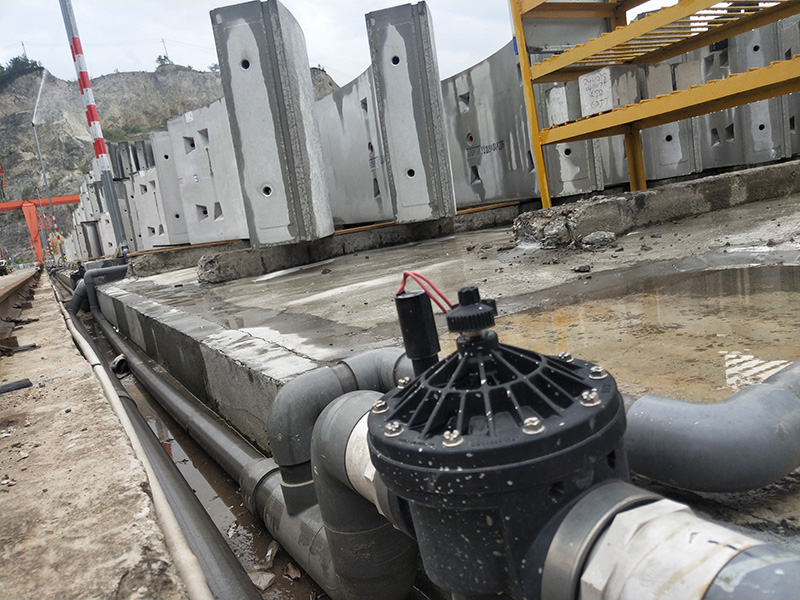

2. 电磁阀与阀门 交流电磁阀： 分区管路远程控制， 工业级电磁阀。 电磁阀 ： 分区管路远程控制 ， 多规格可选 。 钢塑三通 DN40×15 400个 管道分支连接 钢塑复合，耐腐蚀 铸铁闸阀 DN100 4个 主管道控制 —
3. 过滤与保护设备 叠片过滤器： 过滤水中杂质， 保护喷头不堵塞 。

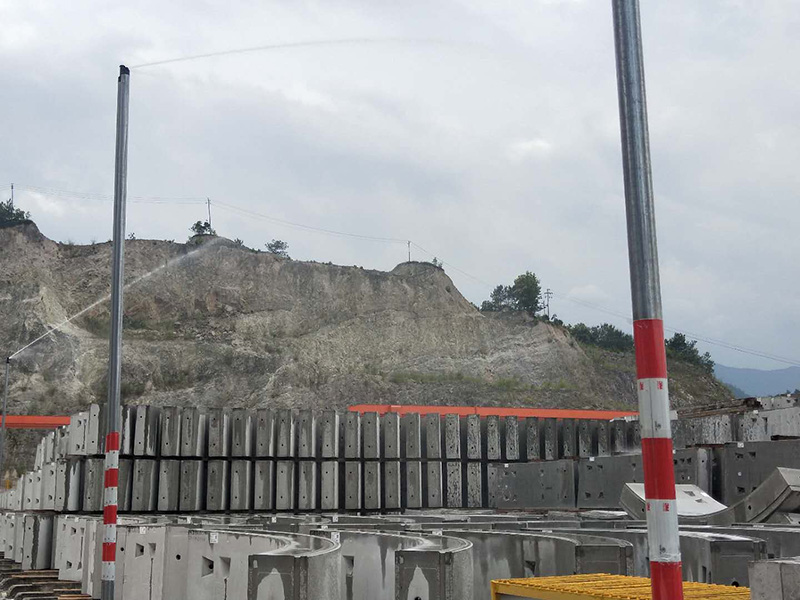

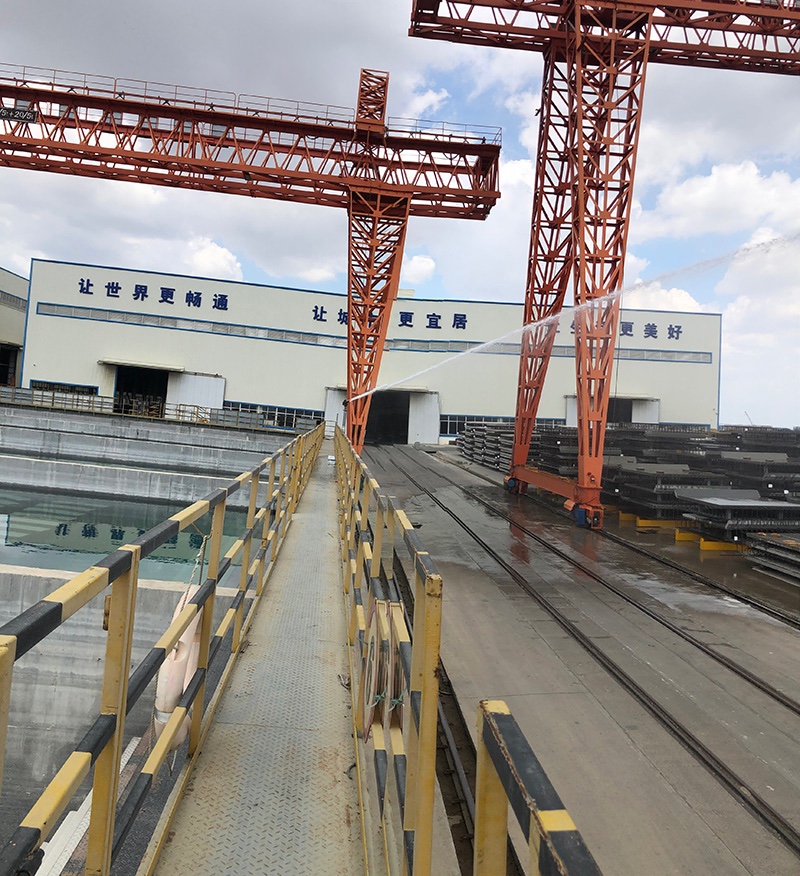

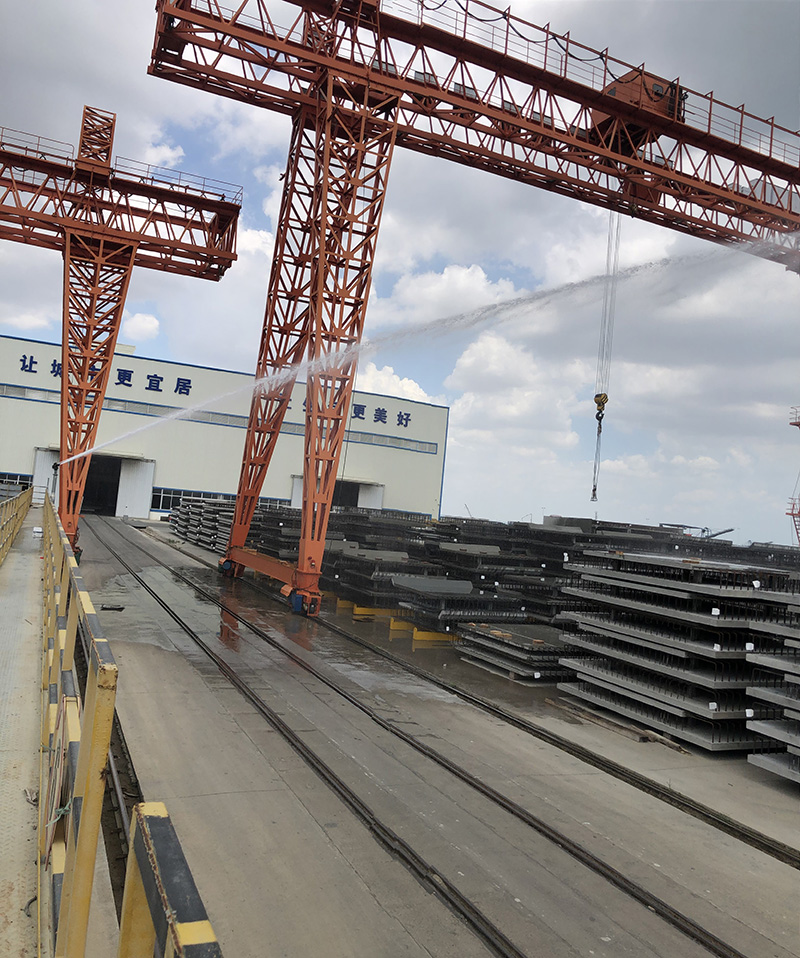

4. 喷头系统 不锈钢扇形喷头、； 1/2外螺纹，2.0口径304不锈钢K型广角扇形， 广角扇形喷洒，不锈钢，耐腐蚀，广角覆盖 齿轮旋转喷头 ： 射程32.5-50.3M，流量21.8-74.2m³/h ， 超大范围喷洒 ， 射程远，覆盖面积大 。 I25地埋齿轮旋转喷头： 射程11.9-21.6m，全圆可调， 大范围喷洒， 地埋式，不影响作业 。 不锈钢万向直流喷头 ： 1.5寸(DN40)， 直流喷射， 万向调节，不锈钢材质 。
七、项目关键技术亮点
1. 变频恒压供水系统（核心亮点） - 各类水泵：变频恒压多级泵+立式多级离心泵+离心水泵。 - 恒压变频控制柜：ABB品牌/伟创变频器。 - 自动调节：根据管道压力自动调节水泵转速，保持压力恒定 - 节能运行：按需供水，节能30%以上。 - 高扬程大流量：满足码头远距离、高落差的喷淋需求。
2. 系列WIFI智能云控制器 - 3台系列WIFI控制器： - 8-54站可扩展：触摸屏，室外型。。 - WIFI联网：支持手机APP远程控制 - 智能云平台：随时随地管理养护喷淋。 - 解码器模块+单站解码器：2线制技术，节省线缆。

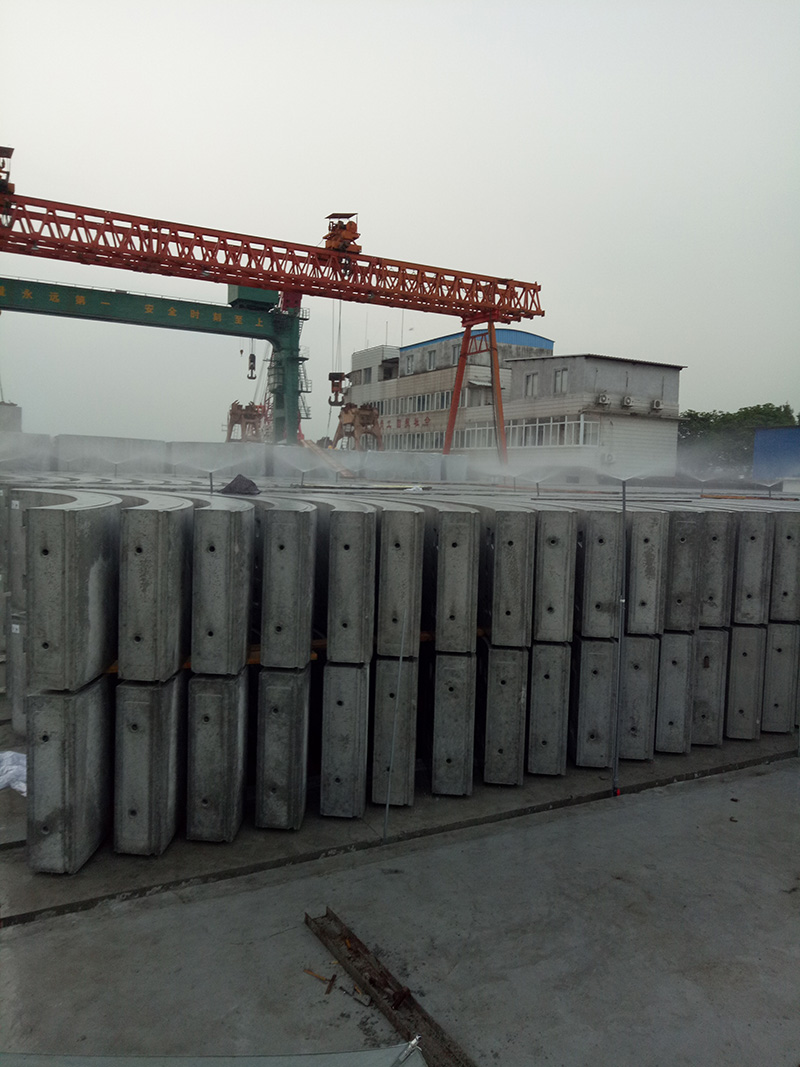

3. 不用场景多样化喷头配置 - 不锈钢扇形喷头（520个）：1/2外螺纹，2.0口径，304不锈钢K型广角扇形，耐腐蚀，适合码头海洋环境。 - 齿轮旋转喷头：射程32.5-50.3M，流量21.8-74.2m³/h，超大范围覆盖。 - 齿轮旋转喷头：射程11.9-21.6m，地埋式设计，不影响作业。 - 不锈钢万向直流喷头：1.5寸，万向调节，直流喷射。 - 折射式铜喷头：射程2.0-4.3m，扇形喷洒。 - 五出口雾化喷头：雾化养护，均匀覆盖。
4. 不同场景不同管道系统 - 钢塑三通（400个）：DN40×15，钢塑复合，耐腐蚀 - 镀锌管（2,600米）：DN100/65/50/40，耐压强度高 - PVC-U给水管（2,100米）：DE110/90/63/50/32 - 双材质管网：适应不同工况需求
5. 中控系统软件+远程管理 - 中控系统软件+调试费（1套）：系统集成调试 - 遥控器（2台）：300米遥控距离，方便现场操作 - 雨量传感器：雨天自动停止，节水节能 - 无线WIFI模块：支持手机APP远程控制
6. 叠片过滤器保护 - 叠片过滤器（2寸T型）：过滤精度120目 - 过滤系统安装：保障喷头不堵塞 - 适应码头水源：过滤水中杂质
7. 完善的阀门系统 - 电磁阀：1.5寸/2寸/3寸/4寸多规格 - PE双活接球阀：便于拆装维护 - 各类阀门：闸阀、球阀、铁管阀门等 - 多点控制：分区精细管理
八、项目成效 1. 多项目覆盖：覆盖古雷港码头、翔安刘五店、闽侯管片场等多个重点项目 2. 智能化管理：系列WIFI控制器+中控系统软件+手机APP，可远程操控、分区轮灌 3. 恒压供水：变频恒压控制，保障码头远距离喷淋压力稳定 4. 多样化养护：扇形喷头（520个）覆盖大面积，雾化喷头（100个）精细养护，旋转喷头（28个）远距离覆盖 5. 耐腐蚀设计：304不锈钢喷头+钢塑管件，适应码头海洋腐蚀环境 6. 节水节能：自动喷淋+变频恒压控制，比人工洒水节水50%以上 7. 养护质量提升：自动化喷淋保证全覆盖、均匀养护，提升混凝土构件质量
九、总结 中交三航局厦门分公司码头及预制场喷淋养护系统工程，是工业混凝土养护智慧喷淋的标杆案例。沁田公司采用变频恒压供水 + 系列WIFI智能云控制器 + 中控系统软件 + 304不锈钢扇形喷头 + 齿轮旋转喷头 + 钢塑复合管道的完整技术路线，为中交三航局打造了一套高效、智能、节能、耐腐蚀的工业养护喷淋解决方案。
|
