【产品名称】:文丘里施肥器
【产品特点】:
1、 在喷嘴固定时,本设备的入口压力与吸入端负压具有线性关系
2、 可通过流量计上的手柄动态地调整吸入端得流量
3、 可通过调换母体内的喷嘴来控制吸入端得负压值
4、 本设备使用PC材料,具有高强度及、耐腐蚀等特点。
设备母体的入口和出口处均设计了内外螺纹接口,便于安装和拆卸。
【产品优势】:
1. 借助灌溉系统水利驱动,无需外加动力;
2. 无运动零部件,可靠性高,日常维护少;
3. 产品由特殊材料制成,经久耐用;
4. 正常系统流量下,吸肥量始终保持恒定;
5. 目前经济高效的注肥方式;
6. 体积小、重量轻,安装灵活方便;
7. 并联使用,可同时吸取多种肥料或加倍吸肥量;

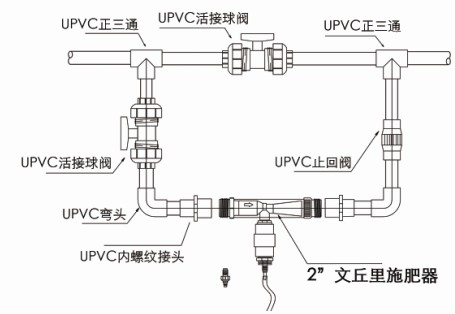

【安装示意图】:
3寸文丘里型号:ATP1000-30
【适用范围】:果园首部、大田首部、温室、大棚精准施肥
文丘里注肥器产品参数
1.5”
进水口压力(MPa) | 出水口压力(MPa) | 最大过流量(L/h) | 吸肥量(L/h) |
0.10 | 0.03 | 4218 | 619.8 |
0.07 | 471 |
0.08 | 327.6 |
0.10 | 55.2 |
0.21 | 0.03 | 5970 | 856.8 |
0.07 | 801 |
0.10 | 633 |
0.14 | 475.2 |
0.17 | 69 |
0.31 | 0.10 | 7308 | 846 |
0.14 | 804 |
0.17 | 678 |
0.21 | 427.8 |
0.24 | 178.2 |
0.41 | 0.10 | 8442 | 859.2 |
0.14 | 862.2 |
0.21 | 781.8 |
0.24 | 690 |
0.28 | 559.8 |
0.31 | 310.8 |
2”
进水口压力(MPa) | 出水口压力(MPa) | 最大过流量(L/h) | 吸肥量(L/h) |
0.1 | 0.035 | 13440 | 2359 |
0.050 | 2182 |
0.080 | 290 |
0.2 | 0.070 | 19020 | 2387 |
0.100 | 1935 |
0.150 | 1292 |
0.170 | 234 |
0.3 | 0.100 | 13340 | 2387 |
0.150 | 2296 |
0.180 | 1921 |
0.210 | 1292 |
0.250 | 564 |
0.4 | 0.100 | 26940 | 2387 |
0.150 | 2387 |
0.200 | 2273 |
0.250 | 1925 |
0.300 | 820 |
0.5 | 0.150 | 29100 | 2387 |
0.210 | 2387 |
0.300 | 2287 |
0.350 | 1915 |
0.400 | 1020 |
3”
进水口压力(MPa) | 出水口压力(MPa) | 最大过流量(L/h) | 吸肥量(L/h) |
0.10 | 0.35 | 30 | 5.406 |
0.49 | 3.954 |
0.70 | 2.088 |
0.84 | 1.134 |
0.21 | 0.03 | 42.48 | 4.95 |
0.07 | 4.95 |
0.10 | 4.86 |
0.14 | 2.178 |
0.31 | 0.10 | 52.02 | 4.77 |
0.14 | 4.542 |
0.17 | 3.636 |
0.21 | 2.202 |
0.41 | 0.10 | 60.18 | 4.698 |
0.14 | 4.698 |
0.21 | 4.68 |
0.24 | 4.272 |
0.28 | 2.886 |
0.31 | 1.296 |
